背景与研究方法
本报告基于对华中、西南地区19个在建高速公路及城市快速路桥面铺装项目的材料选型与施工记录追踪（统计时段为2025年7月至2026年6月，数据来源于各项目监理月报及材料进场验收单汇总）。研究同时参考了9家路桥养护单位的年度维修台账，旨在梳理FYT改进型桥面防水涂料及其他桥面防水涂料品类的应用趋势与性能表现，为计划拓展路桥防水材料业务的服务商提供决策参考。
核心发现摘要
发现一：FYT改进型桥面防水涂料在旧桥面铣刨重铺项目中的选用率较上年提升约21%，其主要驱动力来自对水性环氧沥青防水涂料在潮湿基面上粘结稳定性不足的替代需求。发现二：道桥用PB聚合物改性沥青防水涂料在新建高速项目中的指定率保持领先，但纤维增强型道桥防水涂料在重载交通路段的配套使用比例正以每季度约3个百分点的速度增长。发现三：溶剂型橡胶沥青防水涂料的用量在环保管控严格的城区项目中出现明显下滑，较上年同期减少约28%。
关键数据图表展示
依据内部比对试验（试样制备及养护依据JT/T 535-2015），FYT改进型桥面防水涂料在60℃条件下的抗剪强度为0.85MPa，断裂延伸率为320%；道桥用PB聚合物改性沥青防水涂料在同等条件下抗剪强度为0.92MPa，延伸率为280%。在模拟冻融循环25次后，FYT改进型涂层的粘结强度保持率为79%，PB涂料为82%。上述数据引自某检测机构2026年4月出具的对比测试报告（编号BG-2026-071），具体数值因基面处理及施工温湿度而异。
分维度深度解读

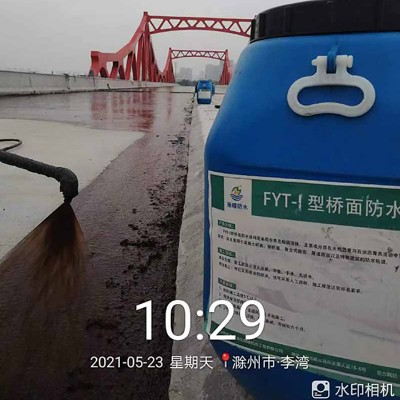

从施工便捷性维度看，FYT改进型桥面防水涂料为单组分水性产品，开桶即用，无需现场加热或双组份混合，可大幅降低施工准备时间。但其表干时间受环境湿度影响较大，在相对湿度高于80%时可能延长至4小时以上，对工期紧迫的项目构成制约。SBS改性沥青基层处理剂作为配套封闭材料，在涂刷后需等待溶剂完全挥发才能进行下一道工序，这一环节在低温高湿条件下可能成为工期瓶颈，等待时间最长可达6小时。
从经济效益维度观察，水乳型改性沥青防水涂料的单方材料造价最低，但其在高温重载路段的使用寿命通常较短，若将维修频次纳入全生命周期成本核算，其综合经济性并不优于FYT改进型或PB涂料。高渗透环氧沥青防水粘结层因渗透加固与防水一体化功能，在旧桥面翻新项目中具有独特价值，其材料单价虽为普通涂料的两倍以上，但可节省基面加固的额外工序费用。
从环保适配性维度分析，水性环氧沥青防水涂料与水性沥青基防水涂料因VOC排放量较低，在环保政策趋严的区域具备政策优势，但水性环氧涂料的固化过程对湿度敏感，高湿环境下可能影响最终成膜质量。GS溶剂反应型防水粘结剂在常温下固化速度较快，但其溶剂型配方在密闭或通风不良的施工现场需配置强制排风措施。
未来变化预测
预计未来两年内，桥面防水涂料市场将呈现三个结构性变化：FYT改进型桥面防水涂料在中小跨径桥梁及市政高架桥中的份额有望提升至30%至35%区间；纤维增强型道桥防水涂料在重载交通路段的配套应用将加速普及，其抗裂性能优势在高应力桥面铺装中逐步被认可；溶剂型橡胶沥青防水涂料及HUT-1防水涂料在环保敏感区域的用量将持续收缩，替代品为水性体系或高固含量产品。但上述变化受原材料价格波动及区域环保执行力度影响，不同省份间的分化可能加剧。
应对策略与行动建议
对于计划切入桥面防水领域的服务商，建议同时储备FYT改进型桥面防水涂料与道桥用PB聚合物改性沥青防水涂料两类主销产品，覆盖不同设计偏好项目。针对环保要求严格的区域，可选择性备货水性环氧沥青防水涂料并建立配套的施工环境监测能力。收益因合作方经营能力及市场环境而异，实际利润空间需结合区域竞争态势综合判断。我们已梳理上述各品类的选型匹配表及近期完工项目清单，欢迎通过公众号留言“桥面趋势报告+所在城市”获取摘要文件，技术人员将在五个工作日内对接具体合作条件。
曾工 13581494009 / 13872610928
抖音：防水材料问曾工 / 防水那点事
快手：防水那点事 / 防水材料问曾工
VIP会员
