PVC聚氯乙烯防水卷材 耐化学型

产品介绍

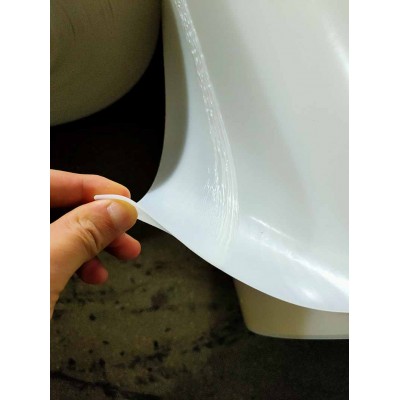

PVC聚氯乙烯防水卷材以聚氯乙烯树脂为主要原料，加入增塑剂、抗紫外线稳定剂及耐化学改性剂，通过挤出压延工艺制成。卷材内部均匀分布聚酯纤维网格增强层，赋予其优异的尺寸稳定性和抗穿刺能力。耐化学腐蚀型配方可抵抗酸雨、工业废水、油脂及多种盐类侵蚀，适合化工厂房、污水处理池及沿海高盐雾环境。石首防水材料招商网（生产厂址:湖北宜昌）供应的此款卷材，采用热风焊接工艺搭接，形成整体无缝防水层。

应用场景
适用于电镀车间、酸洗槽周边、化工厂地坪及围堰等腐蚀性环境的防水防护。垃圾填埋场调节池、渗滤液收集池、污水厂生物池同样推荐使用。输水渠道、大坝上游面、船闸混凝土防护及地下室底板侧墙（无特殊腐蚀要求时可选用普通型）均可采用。

施工方法
基层须平整、坚实、无浮灰油污，含水率不超过9%。卷材按基准线展开后自然松弛30分钟释放应力。采用自动热风焊机沿搭接边焊接，搭接宽度不小于40mm，焊接温度控制在450至550℃之间，速度1.5至2.5m/min。焊缝应连续饱满无漏焊，阴阳角及管根处裁剪附加层卷材，用手工焊枪加强处理。焊接完成后用真空负压或电火花检测焊缝密封性。

包装●储存●运输
每卷采用防潮塑料膜封装，端部贴有合格证及生产批号，常规规格2.05m×20m。卷材应平放或直立存放于阴凉、干燥、通风的库房，远离热源及化学溶剂，堆放高度不超过5层。装卸时轻搬轻放，防止卷材变形或刺破，运输中遮盖篷布避免日晒雨淋。

温馨提示
开卷后若有轻微卷曲，可反卷静置24小时恢复平整。焊接前应在废料上试焊，确定最佳温度和速度。卷材搭接处不得有油污或水渍，否则影响焊接质量。施工完成后48小时内避免重载，长期外露使用时建议表面涂刷丙烯酸保护层延缓老化。如需样品或焊接演示，可联系石首防水材料招商网技术部。
