VIP会员
常见误区
1 将FYT涂料简单等同于普通乳化沥青，认为可随意加水调节稠度。实际上材料已按最佳固含量与流变性调配，加水会破坏乳液稳定性，使成膜后疏松粉化，丧失防水与粘结功能。
2 认为涂料表干即具备全部性能，急于摊铺沥青。涂膜需要经过水分挥发与聚合物交联的完整过程，实干后仍需短暂静置令膜层充分稳定，否则热拌料会刺破未熟化的膜面。
3 忽略基面处理而直接在碳化层或浮浆上涂布。旧桥面碳化层和油污会封闭毛细孔，阻断涂料锚固渗透，造成大面积脱层，抛丸或精铣工序不可省略。
施工工艺
A 基面整备：采用抛丸或精铣刨工艺去除桥面浮浆及碳化层，使粗骨料均匀裸露，构造深度达到0.8至1.2毫米。裂缝宽度大于0.3毫米的开V形槽并用环氧砂浆嵌填，坑洞以聚合物砂浆分层填补至与原基面齐平。
B 清扫与干燥：高压风将粉尘彻底吹净，检查基面含水率不超过9%，若有局部潮气可用热风辅助蒸发，确保基面干燥洁净。
C 节点附加处理：对阴阳角、泄水孔、伸缩缝、护栏底座等应力集中部位，预先涂刷涂料并嵌入耐碱玻纤网格布，形成0.5毫米厚的附加增强层。
D 材料制备：开桶后用电动搅拌器充分搅匀，严禁掺水或混入其他溶剂，单次配料量按30至40分钟内用完控制。

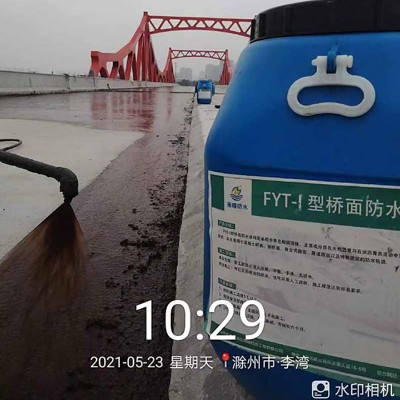

E 大面积涂布：采用无气喷涂或橡胶刮板施工，第一遍沿桥面纵坡方向均匀涂布，表干后交叉方向涂刷第二遍。干膜总厚度按设计要求控制在0.8至1.0毫米。
F 碎石撒布：第二遍涂层表干前立即均匀撒铺10至15毫米粒径预拌碎石，轻型压路机碾压嵌入，覆盖率约80%，嵌入深度约为粒径三分之一。
G 养护与衔接：自然养护不少于24小时，期间禁止车辆与行人通行，干燥后尽快摊铺沥青铺装层，间隔不宜超过72小时。
常见问题
Q1：涂料开桶后表层有少量清液分层正常吗？A：属水乳型涂料的物理沉淀现象，用搅拌器低速打散至均匀即可恢复性能，若结块或发臭则不可使用。
Q2：第一遍涂刷后因故间隔超过24小时怎么处理？A：需对已干膜面进行轻度拉毛并清除粉尘，再涂布第二遍，确保层间有效咬合。
Q3：桥面坡度较大时如何防止涂料流淌？A：可少量添加厂家推荐的触变调节剂，或采用多遍薄涂的方式控制单遍湿膜厚度，使材料在斜面上稳定附着。
性能指标
产品固含量≥50%，表干时间≤4小时，实干时间≤24小时。耐热度160℃恒温30分钟无流淌、无起泡，低温柔性-20℃绕Φ10mm轴弯折无裂纹。与水泥混凝土粘结强度≥0.3MPa，与沥青混凝土剪切强度≥0.25MPa。0.3MPa水压下30分钟不透水，延伸率≥600%，氙灯老化1000小时后强度与延展保持率均≥80%。
注意事项
基面须坚实洁净，浮浆、油污及松散层必须彻底清除。施工环境温度宜在5℃至35℃之间，雨天、雾天及相对湿度超过85%时暂停露天作业。每遍涂布厚度须均匀，前后两遍方向交叉，表干间隔以指压不留痕为准。撒布碎石应均匀覆盖并碾压嵌入，摊铺沥青前清除表面未嵌牢的浮粒。涂布后若突然降雨，已表干膜面一般不受影响，但未干区域须遮盖，雨后检查确认无气泡、无剥离方可继续。操作人员应佩戴防护手套与护目镜，涂料溅入眼中立即用流动清水冲洗。
温馨提示
储存超过一个月的材料开桶前宜滚动倒置充分摇匀。开桶未用完的料液须将内盖压紧密封，并在当天内用完，防止表面结皮。冬季施工时，材料应提前在10℃以上库房存放24小时回暖再开桶搅匀使用。养护期间严禁大水冲淋，雾状保湿即可。
如需获取FYT改进型桥面防水涂料的批次检测数据或预约现场试涂，请致电技术专员 13581494009 或 13872610928 曾工，也可关注抖音 “防水那点事” 、快手 “防水材料问曾工” 观看桥面标准化施工全流程演示与拉拔测试实录。玉环防水材料招商网由湖北宜昌产区协同供应，提供稳定质量与灵活配送。
