VIP会员
产品介绍
非固化橡胶沥青防水涂料以优质石油沥青为基料，掺配高分子橡胶改性剂与特种助剂，形成一种长期保持粘稠膏状、永不固化特性的防水材料。它既可作为涂膜单独设防，也常与SBS改性沥青防水卷材复合使用，利用自身蠕变渗透能力填补基层微细裂缝，并在卷材与结构之间形成不固化粘结层，从根本上消除窜水通道。常温下呈膏体状，加热至160℃至180℃即变为流动态，刮涂或喷涂均可施工，适合地下室外墙、底板、顶板及隧道拱顶等部位的防水设防。
性能指标
a. 固含量≥99%，几乎无挥发物，施工后体积收缩可忽略不计。
b. 延伸性：在25℃下拉伸延伸率≥1000%，可吸收结构大幅形变而不脱开。
c. 低温柔韧性：-20℃条件下弯曲无裂纹，保持粘弹态。
d. 耐热性：65℃倾斜悬挂无流淌，满足夏季高温施工与使用要求。
e. 粘结强度：与混凝土基面≥0.5MPa，与SBS卷材≥1.0N/mm，复合体系整体剥离强度高。
参考用量
单独作为防水涂膜使用时，每毫米厚度理论耗量约1.3至1.5kg/㎡。若与卷材复合构成涂卷体系，粘结层厚度通常控制在1.0至1.5mm，对应用量1.5至2.2kg/㎡，实际备料应视基面平整度与施工损耗增加8%至12%。
施工工艺
-
基层需清理至坚实、洁净状态，用高压风吹净浮灰，含水率控制在9%以内。
-
将桶装涂料整体加热至160℃以上，持续搅拌至均匀流态，倒入专用刮涂机或保温料斗中。
-
采用锯齿刮板或喷涂设备将热涂料均匀涂布于基面，刮涂厚度按设计一次性或分层成型，每道工序衔接紧凑，避免涂料冷却后层间粘结下降。
-
若复合卷材，趁涂层未冷即滚铺卷材，用压辊自一端向另一端赶出气泡，使卷材与涂料紧密贴合。搭接边处卷材与卷材之间热熔焊接，形成整体密封。
-
立面施工时从下往上刮涂，随刮随贴卷材，必要时设置临时支撑防止卷材滑移。
常见误区
一种常见误判是认为涂料越厚防渗效果越好，盲目追求超厚涂布。实际上过厚的涂层在长期静水压力下可能产生微小蠕变形变，反而影响体系稳定性，厚度应严格遵循设计要求。另一个误区是加热温度过高或反复加热，导致沥青组分老化脆化，丧失原有不固化特性，因此须用温控设备控制加热，严禁反复升温降温。
包装、运输及贮存

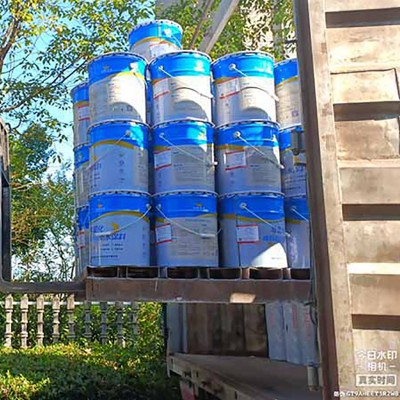

产品以铁桶密封包装，净重通常为200kg。运输过程应正立码放、禁止倒置，远离热源与明火。库房贮存保持阴凉干燥，环境温度0℃至40℃，避免雨水侵入桶内。未开封情况下保质期为12个月，开桶后宜在24小时内加热用完，剩余物料再次密封并尽快使用。
合作优势
河池防水材料招商网依托湖北宜昌的生产基地，对非固化橡胶沥青防水涂料实行从原油沥青筛选到橡胶改性剂配比的全过程配方管理，出厂前逐批检测延伸率、粘结强度及耐热性。我们为项目方提供复合防水体系整体方案设计、施工班组技术交底及现场首件样板带教，帮助准确落地涂卷复合工法。同时支持按月度滚动供货，减少现场材料积压，常规订单48小时内发车。
如需获取该涂料的实测粘结数据或预约加热喷涂设备上现场打样，请联系 13581494009 曾工，也可在快手搜索 “防水那点事”、抖音搜索 “防水材料问曾工” 查看涂卷复合体系在隧道工程中的施工实录。
