VIP会员
产品介绍
PY型防裂卷材是以聚酯胎基为增强层，两面覆以高粘度改性沥青自粘胶，并复合隔离膜制成的抗裂防水卷材。其胎基具有高抗拉强度和低延伸率，能有效抑制基层裂缝反射，适用于水泥混凝土路面、桥面及机场道面的加铺工程。湖北宜昌生产厂家采用交叉叠压工艺，卷材纵向拉伸强度可达800N/50mm，与道路用抗裂卷材相比，其自粘胶层在常温下即可与旧路面牢固粘结，无需热熔。
性能指标
厚度：2.0mm、3.0mm；宽度：1m；长度：20m。纵向拉伸强度≥800N/50mm，横向≥600N/50mm；纵向断裂延伸率≤10%；低温柔性-20℃无裂纹；耐热度90℃无滑动；剥离强度（与水泥板）≥2.0N/mm；抗硌破性能优异。抗裂能力：通过5mm宽裂缝覆盖模拟试验，卷材无断裂。
施工方法
-
基层处理：旧路面须清扫干净，清除浮灰、油污及松散骨料，裂缝宽度超过3mm应先用填缝料灌补。2. 涂刷基层处理剂：推荐配套SBS改性沥青基层处理剂，用量0.3kg/㎡，待干至不粘手。3. 铺贴卷材：撕除隔离膜，将卷材自粘面朝下铺贴，用压辊从一端向另一端压实，排出空气。搭接宽度长边100mm、短边150mm，搭接处用压辊多压一次。4. 面层施工：铺贴完成后可直接浇筑沥青混凝土或水泥混凝土，无需养护。
常见问题
问：卷材能否在低温下施工？
答：环境温度低于5℃时，自粘胶初粘性下降，建议使用热风枪辅助加热胶面或选用低温型产品。
问：与自粘聚合物改性沥青防水卷材有何区别？
答：PY型防裂卷材侧重抗裂和抗拉，延伸率低，适用于刚性基层防裂；自粘聚合物卷材延伸率高，适用于柔性防水。两者不可互换。
问：如何防止卷材在摊铺沥青时被推移？
答：铺贴后应在24小时内摊铺面层，且摊铺机履带不应直接在卷材上掉头。卷材表面可撒布细砂或水泥粉增强抗滑性。
注意事项
基面必须干燥，含水率≤8%。雨天、雪天及五级以上大风不得施工。卷材应存放在阴凉干燥处，避免日晒，开卷后当天用完。施工时操作人员注意防止隔离膜滑倒。如卷材被水浸泡，应晾干后再使用。

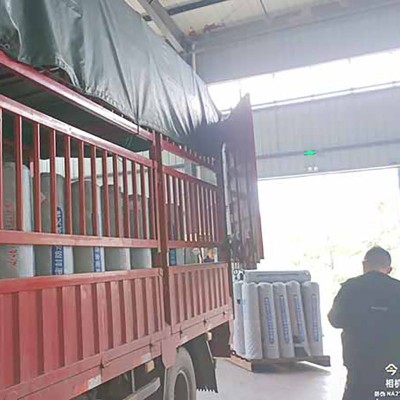

包装、储存与运输
卷材以纸芯管为轴，外层PE膜包装，每卷独立标签。储存于-5℃～35℃库房，堆放高度不超过4层，保质期12个月。运输中平放，防止倾斜及重压，装卸禁用铁钩穿刺。开卷后未用完的卷材应重新覆膜密封。
温馨提示
建议在正式施工前做1㎡试铺，确认基层处理剂相容性及粘结效果。用于桥面时，应先喷涂高渗透环氧沥青防水粘结层进行封闭，再铺贴PY型卷材。如需加强抗裂效果，可在卷材上再铺一层耐根穿刺防水卷材作为保护。技术咨询及样品索取，请联系曾工 13581494009/13872610928，抖音：防水那点事/防水材料问曾工，快手：防水材料问曾工/防水那点事。
