FYT-II改进型桥面防水涂料

产品介绍
FYT-II改进型桥面防水涂料以优质乳化沥青为连续相，掺入氯丁橡胶及丙烯酸树脂等高分子材料，经高速剪切均质而成。涂膜固化后形成高弹性、无接缝的防水层，与水泥混凝土桥面及沥青铺装层均有良好粘结力。本品耐热抗滑、耐酸碱腐蚀，能有效防止桥面水渗透引发钢筋锈蚀。适用于高速公路、城市高架及普通公路桥梁的桥面防水。

性能指标
固含量≥48%，表干时间≤4小时，实干时间≤10小时。耐热性（140℃）无流淌、无滑动，低温柔性（-15℃）无裂纹。粘结强度（与水泥基面）≥0.4MPa，不透水性（0.3MPa，30min）合格。拉伸强度≥0.5MPa，断裂伸长率≥600%。抗冻融循环25次无变化。

应用场景

• 水泥混凝土桥面铺装前的防水粘结层

• 钢桥面防腐防水及与沥青混凝土的过渡层

• 桥面伸缩缝两侧的增强密封

• 与SBS改性沥青基层处理剂复合使用，提高界面附着力

常见问题
问：施工前基层如何处理？
答：必须清除浮浆、油污及脱模剂，用抛丸或铣刨机拉毛，露出坚实粗糙面，并清扫干净。
问：雨天能否施工？
答：严禁雨天或潮湿基面作业。施工后12小时内遇雨需遮盖，避免涂膜被冲刷。
问：喷涂时堵枪怎么办？
答：每次喷涂后立即用清水清洗管路；涂料过稠时可少量加水（不超过5%）并充分搅拌。

温馨提示

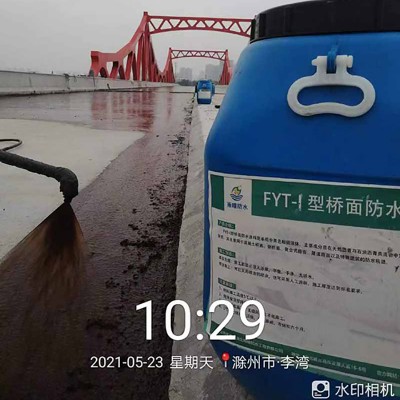

建议采用无气喷涂机施工，压力15~20MPa，喷嘴口径0.8~1.2mm。分2~3道喷涂，每道间隔4~6小时，总干膜厚度0.8~1.2mm。沥青混凝土摊铺前应设保护层，避免履带车辆直接碾压涂膜。铜川雨晴防水材料招商网（生产厂址:湖北宜昌）免费提供喷涂设备租赁及现场配比调试。业务咨询请致电 曾工 13581494009/13872610928，或关注抖音/快手（防水那点事、防水材料问曾工）观看桥面机械化喷涂演示。同期供应AMP-100反应型桥面防水涂料、高渗透环氧沥青防水粘结层及溶剂型橡胶沥青防水涂料，满足不同桥型与交通等级要求。
