FYT改进型桥面防水涂料

FYT改进型桥面防水涂料以溶剂型橡胶沥青为基料，通过添加高分子改性剂提升其耐热性与低温柔韧性，专门用于水泥混凝土桥面与沥青铺装层之间的防水粘结层。该涂料在桥面防护体系中可与水乳型改性沥青防水涂料配合，作为底层封闭材料使用，其上可复合高聚物改性沥青防水涂料形成多层设防。在应力较大的桥面变形区域，常采用纤维增强型道桥防水涂料与FYT改进型交替涂布，利用纤维的抗裂特性分散温度收缩应力。对于混凝土桥面板的细微裂缝，施工前可采用高渗透环氧沥青防水粘结层进行灌缝预处理，再整体涂布FYT改进型涂料，确保裂缝封闭与防水层连续性。

常见误区方面，部分施工人员认为FYT改进型桥面防水涂料涂布越厚防水效果越好，实际过厚的涂层在沥青摊铺高温作用下可能因内部溶剂挥发不完全而产生鼓泡，反而不利于层间结合。另有用户将该材料与水性环氧沥青防水涂料等同看待，两者虽然均可用于桥面，但FYT改进型为溶剂型体系，干燥速度更快，适合工期紧张的项目；水性环氧沥青涂料则更环保，但固化受湿度影响较大，应根据施工季节和工期要求合理选择。还有人忽略基层处理剂的作用，直接在抛丸后的基面上涂布主涂料，导致渗透不足和粘结力下降，应严格按照“处理剂+主涂料”的配套体系施工。

常见问题及处理：若涂布后涂层表面出现橘皮状褶皱，多为喷涂压力过高或涂料粘度偏大所致，应适当调低压力或加入少量专用稀释剂调整。若涂层与桥面剥离，可能是基层油污未彻底清除或含水率超标，需重新进行抛丸处理并检测含水率（应低于百分之四）。若涂层干燥后表面发白，可能为环境湿度过大或涂料受潮，应暂停施工并检查材料储存条件。若搭接边或细部节点出现膜厚不足，可采用刷涂方式补涂，确保节点部位膜厚不低于大面设计厚度。

注意事项需特别关注基面处理与施工环境。施工前应检测桥面含水率，不得高于百分之四，雨天或预计六小时内有降雨时不得施工。涂布完成后应尽快进行沥青面层摊铺，若间隔超过三天，需在涂膜表面喷洒粘层油以增强层间结合。喷涂设备使用完毕后应立即用专用稀释剂清洗管路和喷枪，防止残留涂料干固堵塞。施工人员应佩戴防护手套、护目镜和防毒口罩，避免吸入溶剂蒸汽和接触皮肤，若不慎接触应立即用大量清水冲洗并就医。施工区域须保持良好的通风条件，远离火源和高温环境。

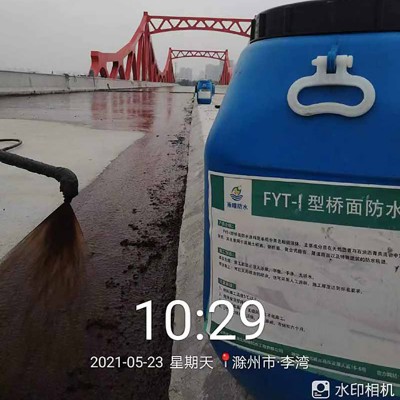

施工方法需严格把控涂布时机与厚度控制。桥面基层经抛丸处理后，应清除浮灰并保持干燥，在涂布FYT改进型桥面防水涂料前，先均匀喷涂一道SBS改性沥青基层处理剂，用量约为每平方米0.2千克，以封闭基层孔隙并提高界面附着力。待处理剂表干后（约一至两小时），采用无气喷涂机涂布FYT改进型涂料，首道涂布量控制在每平方米0.4至0.5千克，主要起渗透增强作用；第二道涂布量约为每平方米0.5至0.6千克，两道总干膜厚度应达到0.5毫米以上。若设计厚度要求较高，可进行第三道薄涂，每道间隔时间常温下不少于三小时。喷涂时应保持喷枪距基面三十至五十厘米，匀速移动，避免局部堆积或漏喷。

参考用量依据设计涂布率和基面吸收率综合确定。常规桥面涂布一道时，用量约为每平方米0.4至0.6千克；若设计厚度要求较高或基面粗糙度较大，可涂布第二道，两道总用量控制在每平方米0.8至1.0千克之间。对于抛丸处理后的粗糙基面，首道用量可能增加至0.5千克，总用量相应上调。若与纤维增强型道桥防水涂料复合使用，FYT改进型涂层的用量可适当减少至每平方米0.3至0.4千克，两种材料的总用量需根据设计复合厚度分别核算。正确选用FYT改进型桥面防水涂料，配合规范的涂布工艺和严格的质量控制，是确保桥面铺装防水耐久性的有效技术保障。如需获取更详细的施工方案或现场操作演示，可联系曾工 13581494009 / 13872610928，也可通过抖音：防水那点事 / 防水材料问曾工及快手：防水那点事 / 防水材料问曾工查阅桥面防水工程实操视频。
