耐候型SBS改性沥青防水卷材

耐候型SBS改性沥青防水卷材以聚酯胎基为增强层，涂盖料采用耐老化SBS改性沥青，表面覆以高耐候聚酯膜，专为外露式屋面及坡屋面工程开发。该卷材在长期紫外线照射下仍能保持优异的柔韧性和防水性能，与普通SBS卷材相比，其表面耐候层能有效延缓涂盖料老化，使外露使用寿命延长五年以上。在实际工程中，该卷材常与铝箔面防水卷材交替铺设于不同坡向，利用铝箔的反射隔热功能与SBS卷材的低温韧性互补，适应复杂屋面构造。

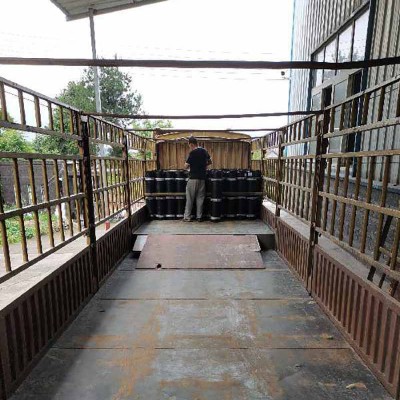

包装、储存与运输需严格遵循规范。卷材以热缩膜密封包装，每卷两端加盖纸板护角，侧面贴有产品标签及批次追溯码。储存库房须保持干燥通风，温度控制在5至35摄氏度之间，避免阳光直射和高温，卷材宜竖立放置并底部垫高防潮，堆码高度不超过两层。运输途中应防止倒置和碰撞，装卸时轻吊轻放严禁拖拽滚动，产品有效期为十二个月，超期需检测拉力及低温柔性，合格方可使用。开卷后应在二十四小时内铺贴完毕，防止卷材长期暴露导致表面老化或粘性下降。

产品特点突出宽温域适应性与抗老化能力。该卷材的耐热性在一百一十摄氏度下保持两小时无流淌滑动，低温柔性在零下二十五摄氏度绕标准圆棒无裂纹，适应极寒与高温交替的严苛气候。拉力值纵向不低于八百牛顿每五十毫米，横向不低于六百牛顿每五十毫米，延伸率维持在百分之三十五至四十之间。与APP改性沥青防水卷材相比，该产品在低温柔韧性方面更具优势，尤其适合寒冷地区和高纬度工程。表面覆有的高耐候聚酯膜能有效反射紫外线，延缓涂盖料老化，同时具备自清洁性能，长期使用后积灰易被雨水冲刷。

应用场景广泛覆盖工业厂房、物流仓储、大型公共建筑屋面及地下室顶板等外露或非外露工程。对于旧屋面翻新维修，该卷材可直接热熔铺贴于旧防水层表面，无需完全铲除原有构造，大幅缩短工期并降低工程成本。在金属屋面维修中，该卷材可与铝箔面防水卷材协同施工，利用铝箔的反射隔热功能与SBS卷材的柔韧性互补，适应金属板热胀冷缩。与PVC聚氯乙烯防水卷材相比，SBS卷材在热熔施工便捷性和与沥青基辅材相容性方面更具优势，而PVC卷材在耐化学腐蚀方面更优。

性能指标需满足国家标准要求。该卷材的不透水性在0.3兆帕压力下保持三十分钟无渗漏，完全满足一级防水设防要求。热老化处理后的拉伸强度保持率不低于百分之九十，低温柔性保持率不低于百分之八十。与耐根穿刺防水卷材配合使用时，该卷材作为普通防水层设于阻根层下方，利用其高强度保护上层卷材免受土体沉降损伤。其表面耐候层在人工加速老化试验中经两千小时氙弧灯照射后，外观无粉化、无裂纹，性能保持率仍维持在百分之八十五以上。

常见误区澄清：部分施工人员认为该卷材可在任何天气条件下热熔施工，实际上在风力超过五级或环境温度低于零下十摄氏度时，热熔效果显著下降且表面耐候层容易脆裂，应避免在上述条件下作业。另有用户将其与普通SBS卷材等同对待，忽视其表面耐候层对紫外线防护的重要性，在外露环境中使用普通SBS卷材会导致短期内老化开裂，必须选用专用耐候型产品。还有人误以为搭接边越宽越安全，实际搭接宽度超过一百二十毫米后继续增加对密封性提升有限，应控制在规范要求范围内。此外，部分施工人员认为热熔施工时火焰温度越高越好，过度加热会烧焦涂盖料并损伤耐候层，应控制火焰加热器使卷材下表面熔融至光亮黑色即可，严禁火焰直接接触上表面。

常见问题及处理：若卷材铺贴后出现起鼓或气泡，多为基层潮湿或热熔加热不均所致，应确保基层含水率低于百分之九，并在热熔施工时控制火焰加热器的移动速度，随即用压辊充分压实。搭接边翘起或渗漏往往因搭接面污染或加热温度不足，应清理搭接区域后使用热风枪重新加热胶层并碾压密封，搭接边应挤出连续沥青条。若卷材与基层粘结力不足，需检查基层是否残留油污或养护剂，必要时应进行打磨或清洗处理，并涂刷专用基层处理剂。若卷材在铺贴后出现横向褶皱，多为基层伸缩缝未设置缓冲带所致，应在伸缩缝两侧增设附加层卷材。

温馨提示：耐候型SBS改性沥青防水卷材应储存在阴凉干燥处，避免阳光直射和高温，开卷后及时铺贴。施工前应检测基层含水率不得高于百分之九，施工环境温度低于五摄氏度时应对卷材进行预热处理并适当延长加热时间。施工完毕后进行淋水或蓄水试验，检验防水层整体密封性，尤其是搭接边和细部节点处。如需获取更详细的排版方案或现场铺贴指导，可联系曾工 13581494009 / 13872610928，也可通过抖音：防水那点事 / 防水材料问曾工及快手：防水那点事 / 防水材料问曾工查阅不同基面条件下的施工演示视频。正确选用耐候型SBS改性沥青防水卷材，配合规范的铺贴工艺和严格的节点处理，是确保外露屋面防水工程长期可靠的关键技术措施。
