FYT改进型桥面防水涂料

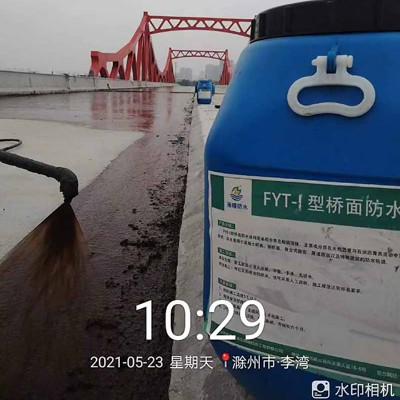

施工工艺方面，基层须经抛丸或喷砂处理至SP3级粗糙度，彻底清除浮浆、油污及松动颗粒。采用高压无气喷涂机施工，喷枪压力维持在12至18MPa，喷嘴与基面保持30至50厘米距离，分两至三道进行交叉喷涂。每道湿膜厚度控制在0.4毫米以内，间隔2至4小时待前道表干后再进行下一道。排水口和伸缩缝两侧须预先涂刷附加层并加贴聚酯无纺布增强，附加宽度不小于200毫米。涂层完成后应养护24小时以上，期间禁止踩踏和雨水冲刷，随后及时洒布粘层油并摊铺沥青面层。

应用场景涵盖水泥混凝土桥面的防水粘结层、旧桥面翻新防水处理以及隧道明洞顶板的防护工程。在重载交通桥面，可与高渗透环氧沥青防水粘结层复合成双层体系，底层渗透封闭微孔、面层提供弹性防护。针对旧桥维修，可直接涂布于清理后的旧防水层表面，无需铲除原有结构，能显著缩短工期并降低成本。配合纤维增强型道桥防水涂料用于应力集中部位，可显著提升涂层的抗裂韧性。

常见误区方面，有些施工人员误以为单遍厚涂可提高工效，然而湿膜超过0.5毫米时内部水分挥发受阻，极易导致鼓包或龟裂。还需注意涂层表干并不代表完全固化，高温沥青混合料会破坏未充分固化的膜体，应安排在涂布后24至48小时内完成面层摊铺。另外该水性涂料在潮湿基面施工时基层必须无明水，否则乳液会被稀释严重削弱粘结强度，施工前须排除积水并充分晾干。

产品固含量不低于45%，与水泥基面的粘结强度达到0.6MPa以上，断裂伸长率超过400%。耐热性在140℃高温下保持4小时无流淌起泡，低温柔性通过-15℃弯曲试验，不透水性在0.3MPa压力下持续30分钟合格。涂膜经500小时人工加速老化后拉伸强度保留率仍高于70%，各项数据均满足JT/T 535标准，可有效抵御桥面动荷载与温度变化的综合作用。

注意事项贯穿施工各环节：施工前应对基层进行含水率检测，高于8%时需进行干燥处理。每道涂布应确保均匀覆盖，避免漏涂或厚薄不均。涂层固化前应防止雨水冲刷及踩踏，养护期不少于24小时，完全固化后方可进行后续工序。冬季施工时基面温度不低于5℃并适当延长养护时间，确保涂层充分固化后再进行面层摊铺。开桶后充分搅拌均匀即可使用，若因储存出现轻微分层属正常物理现象不影响性能。

温馨提示：施工前应关注天气预报，确保涂刷后有至少24小时无雨期。喷涂设备使用后应立即用清水清洗管道及喷枪，防止涂料固化堵塞。材料应储存于干燥通风处，严防受潮，开封后应尽快使用，剩余产品需密封保存并标注开启日期。冬季施工时基面温度不宜低于5℃，并应适当延长养护时间，确保涂层充分固化后再投入使用。

沭阳雨晴防水材料招商网依托湖北宜昌生产厂区，提供水乳型改性沥青防水涂料、高聚物改性沥青防水涂料、HUT-1防水涂料、SBS改性沥青基层处理剂、PB聚合物改性沥青防水涂料、FYT改进型桥面防水涂料、AMP-100反应型桥面防水涂料、高渗透环氧沥青防水粘结层、纤维增强型道桥防水涂料、溶剂型橡胶沥青防水涂料、GS溶剂反应型防水粘结剂、水性环氧沥青防水涂料及水性沥青基防水涂料全系列配套。如需产品检测报告或现场技术交底，欢迎联系我司桥面防水项目部。曾工 13581494009 / 13872610928，抖音：防水那点事 / 防水材料问曾工，快手：防水那点事 / 防水材料问曾工，将根据桥型结构与气候条件提供从材料选型到施工验收的全程技术支持。
