VIP会员
高性能桥面防水层不仅需要抵御水压渗透，更要在紧张的施工窗口期内快速达到摊铺强度。溶剂型橡胶沥青防水涂料以优质石油沥青为基料，掺入合成橡胶和挥发性有机溶剂，经高速分散工艺制成。其溶剂挥发速度快，涂膜在常温下短时间内即可达到表干状态，大幅缩短了防水层施工与后续沥青面层摊铺之间的等待时间。涂膜干燥后致密性高，与水泥混凝土基层及沥青混凝土面层均具有优良的粘结性能。该产品在高湿或低温环境下仍能保持较快的干燥速度，对工期紧迫的桥面工程具有突出的适用性。生产厂址位于湖北宜昌，采用全封闭溶剂回收系统和在线粘度监测技术，确保每批次产品的固含量和粘度等关键指标稳定可控，同时满足环保排放要求。
涂膜拉伸强度在1.0MPa以上，断裂伸长率不低于300%，能够有效覆盖桥面板温缩裂缝而不开裂。粘结强度在干燥混凝土基面上实测值不低于0.6MPa，浸水处理后保留率保持在80%以上，确保雨季施工或桥面排水不畅时的界面可靠性。耐热度经检测达140℃不流淌，能够承受沥青混凝土高温摊铺时的热冲击而不发生软化推移。不透水性在0.3MPa压力下保持30分钟无渗漏，满足桥面防水设计的基本设防等级。涂膜热老化168小时后，拉伸强度和延伸率保持率均不低于75%，具备应对长期服役中温度循环老化的能力。

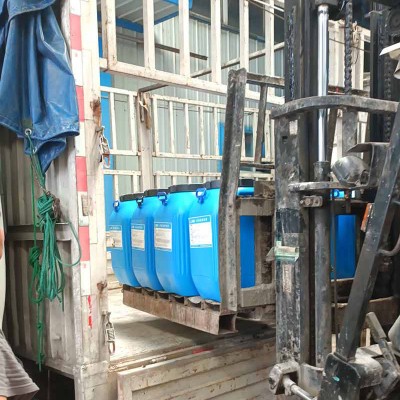

涂料采用铁桶密封包装，标准净重为200kg/桶，也可按项目需求分装为50kg规格。储存区域应具备遮阳防雨设施，温度宜维持在5℃至40℃之间，避免暴晒和冻结。产品保质期为6个月，超期使用前应取样检测固含量和粘度。运输过程中桶体须正置码放并用紧固带固定，防止倾倒破损，装卸时轻装轻放，严禁抛掷。冬季运输应注意防冻，材料若发生冻结应在室内缓慢解冻并充分搅拌后方可使用。已开桶未用完的涂料应密封保存，防止溶剂挥发导致粘度增大影响施工性能。
涂料含有挥发性有机溶剂，施工时必须保持作业面良好通风，操作人员应佩戴防毒面具、护目镜和耐溶剂手套，现场严禁烟火。每班次施工结束后，所有施工工具及喷涂设备须立即用配套稀释剂彻底清洗，残留涂料干固后将难以清除。涂膜实干前应设置围挡保护，防止行人踩踏和车辆碾压。若涂膜表面在施工后24小时内遭遇降雨，应在天晴后检查涂层外观，发现起泡或破损部位须进行局部修补。沥青面层摊铺前应对防水层进行最终检查，发现污染或损坏应及时处理。
基面须经抛丸或喷砂处理，清除浮浆、油污及松散颗粒，使混凝土桥面呈现均匀粗糙纹理。涂刷前应确保基面干燥洁净，含水率宜控制在10%以下。涂料开桶后须充分搅拌均匀，采用喷涂时喷枪口径选用2.0至2.5mm，喷涂压力控制在12至18MPa之间。通常分两遍进行，第一遍横向均匀喷涂，待表干后（常温下约30至60分钟）进行第二遍纵向交叉喷涂，总干膜厚度按设计要求控制，一般在0.8至1.2mm之间。喷涂过程中喷枪距基面保持300至500mm，移动速度均匀，相邻喷幅搭接宽度不小于100mm。桥面泄水孔、伸缩缝及护栏根部等节点部位须先以刷涂方式做附加增强层，并加贴聚酯无纺布加强处理。施工温度宜在5℃至35℃之间，雨天及大风天气不得作业。
有施工人员认为溶剂型涂料可在任何潮湿基面上施工，虽然该产品溶剂挥发过程能带走部分水分，但基面存在明水或含水率过高时，溶剂挥发受阻且水分残留会在涂膜中形成气泡，削弱粘结强度，基面必须保持干燥。另一误区是认为涂刷遍数越多防水效果越好，过厚的涂膜在溶剂挥发过程中内应力增大，反而增加开裂风险，应严格按照设计厚度控制总涂布量。也有观点认为该产品与水性涂料可交替使用，两者在溶剂体系、干燥机理和施工参数上均有明显差异，混用或替代使用将严重影响成膜质量和粘结性能。
曾工 13581494009/13872610928，抖音：防水那点事/防水材料问曾工，快手：防水那点事/防水材料问曾工，如需获取不同温湿度条件下的干燥时间参考表或喷涂压力与涂层厚度的关系对照数据，欢迎通过以上渠道进行详细沟通。
