VIP会员
耐候型SBS改性沥青防水卷材在温差剧烈的外露屋面工程中，凭借苯乙烯-丁二烯-苯乙烯嵌段共聚物赋予的宽温域适应能力，成为兼顾高温抗流淌与低温抗裂的核心选材。该卷材以聚酯纤维毡为胎基，浸涂改性沥青涂盖层，上表面覆以矿物粒料或聚乙烯膜作为防护层，其耐热度可达一百零五摄氏度，低温柔性在零下二十五摄氏度条件下无裂纹。在夏季暴晒与冬季严寒交替的气候条件下，卷材通过添加抗氧剂与紫外线吸收剂延缓了沥青组分的热氧老化进程，同时其聚酯胎基的高延伸率有效吸收了基层因温变产生的伸缩位移，保障了防水层在极端温差下的结构完整性。德阳雨晴防水材料招商网所供应的该产品，生产厂址位于湖北宜昌，依托全自动胎体浸涂生产线与在线厚度检测系统，确保卷材厚度均匀性与剥离强度指标批次间稳定。
施工前须对基层进行抛丸或打磨处理，彻底清除浮浆、油污及附着物，使基面平整坚实且含水率控制在百分之九以下。铺贴前涂刷配套基层处理剂，待其干燥至指触不粘手后开始铺贴卷材。热熔法施工时，喷灯火焰温度应控制在八百至一千摄氏度区间，加热时保持喷灯匀速移动，避免在同一位置停留过久导致沥青焦化脆裂。加热至沥青涂盖层呈熔融光泽状态后随即滚铺压实，搭接缝宽度长边不小于八十毫米，短边不小于一百毫米，搭接部位应溢出连续沥青条保证密封效果。细部节点包括女儿墙根部、穿屋面管道及变形缝等位置，需先铺贴宽度不小于五百毫米的附加层卷材，附加层应满粘铺贴不得空鼓。冬季施工时环境温度低于五摄氏度，卷材脆性增大且热熔施工加热效率降低，宜在气温高于五摄氏度条件下进行，或对卷材进行预热处理后再行铺贴。

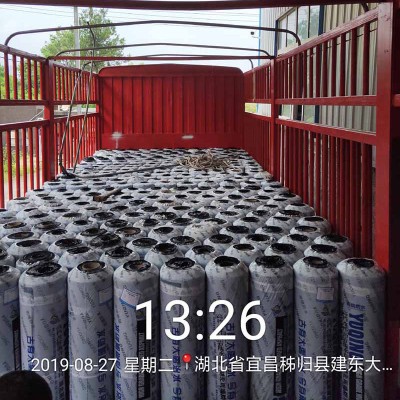

夏季运输时应选择清晨或夜间时段，车厢内温度超过六十摄氏度时应采取遮阳降温措施防止卷材表面沥青涂盖层软化粘连。卷材以编织布或塑料薄膜包裹，每卷两端加盖产品合格证标识，直立存放于阴凉通风库房内，底部垫高防潮，堆码高度不超过五卷。运输途中卷材应覆盖防水篷布，装卸过程使用叉车或吊装设备，严禁直接从高处抛掷翻滚。APP改性沥青防水卷材在储存条件上与SBS卷材相近，但其耐热度更高在高温季节运输中的风险相对较低，而自粘聚合物改性沥青防水卷材的胶层对压力敏感，堆码层数不宜超过三层且底层应铺设缓冲垫层。
部分施工人员认为热熔法施工时火焰温度越高粘结越牢固，实际操作中温度超过一千摄氏度将导致沥青涂盖层焦化脆裂，搭接强度反而下降。另一误区是将耐候型SBS卷材与APP改性沥青防水卷材视为可完全替代的材料，两者改性剂体系不同，SBS适合寒冷地区，APP适合炎热地区，选型时应依据工程所在地的极端气温条件确定。还有操作者认为卷材铺贴后无需辊压排气，卷材下残留空气将在高温季节膨胀形成鼓泡，应在铺贴过程中边滚铺边用压辊由中心向四周挤压排气。道路用抗裂卷材与PY型防裂卷材虽具备抗反射裂缝功能，但其耐水压与接缝密封性能不及SBS防水卷材，不宜用于屋面或地下防水工程。
标准幅宽为一米，每卷面积十平方米，规整矩形屋面损耗率约为百分之八至十，多管线穿出及烟囱等复杂屋面损耗率可增至百分之十二至十五。配套基层处理剂每平方米用量零点二至零点二五千克，热熔施工液化气消耗量每卷约零点五至零点八千克，实际采购应依据图纸进行卷材排版设计以降低裁剪损耗。材料到场后应及时核验出厂合格证及检测报告，卷材外观不得有孔洞、裂纹、褶皱及缺边等缺陷，每万平方米为一检验批进行现场取样复验，确认耐热度、低温柔性及拉伸性能等关键指标符合设计要求。
铺设完成的防水层在保护层施工前应覆盖彩条布或厚纸板，防止后续工序的钢筋焊接火花灼伤卷材表面。阴雨天气严禁露天铺设施工，已铺卷材的搭接缝若遭雨水浸泡应重新清理干燥后再行密封处理。施工人员应穿戴耐高温防护手套与防护面罩，防止熔融沥青飞溅烫伤，施工现场配置足够数量的干粉灭火器与消防砂，喷灯燃料罐与作业面保持安全距离，严禁在风力超过五级的环境下进行热熔作业。如需获取耐候型SBS改性沥青防水卷材在不同气候分区下的选型建议，可联系曾工 13581494009，座机与移动电话在法定工作时段保持畅通。抖音搜索“防水那点事”可查看卷材施工演示视频，快手关注“防水材料问曾工”获取更多技术指导。
