VIP会员
在沥青路面反射裂缝防治及水泥路面“白改黑”改造工程中，单一的应力吸收层往往难以兼顾抗裂与防水双重需求。道路用抗裂卷材以高延伸率聚酯玻纤复合胎基为增强体，双面涂覆高粘高弹改性沥青，覆以隔离膜制成卷状材料。该卷材铺设在旧水泥板与加铺沥青层之间，通过其优异的变形追随能力和应力分散功能，有效吸收和消解基层裂缝传递上来的温度应力和荷载应力，同时阻断地表水下渗对基层的侵蚀。其复合胎基中的玻纤网格在纵横向均匀分布，形成力学正交各向异性，确保各方向抗拉强度均衡。
产品特点
该卷材具有以下核心性能：其一，高延伸率可达30%以上，能够适应旧水泥板接缝在温度变化下的周期性张合变形而不被拉断；其二，抗拉强度不低于10千牛每米，在行车荷载反复作用下保持结构完整；其三，高粘沥青涂盖层在高温（70摄氏度）下不流淌，在低温（零下15摄氏度）下保持柔韧；其四，与水泥板和沥青层均具备良好的粘结能力，层间剪切强度满足规范要求；其五，厚度均匀（通常为2至4毫米），铺设后不显著改变路面标高。与PY型防裂卷材相比，本产品在玻纤增强基础上增加了聚酯纤维，赋予了更好的双向抗拉性能。
适用范围
本产品专门适用于水泥混凝土路面加铺沥青层的反射裂缝防治工程，也可用于机场跑道、重载道路及工业场坪的基层增强。对于旧水泥面板的纵横接缝、裂缝及破碎板块修补后的位置，铺设本卷材可有效延缓反射裂缝的出现。在桥面铺装防水粘结层中，本卷材可作为应力吸收层与AMP-100反应型桥面防水涂料或高渗透环氧沥青防水粘结层配合使用，形成抗裂防水复合体系。不宜用于变形缝宽度超过2厘米或基层明显沉陷的路段，此类情况应优先进行基层加固处理。
关键技术参数
产品执行相关道路用抗裂卷材标准，主要技术指标如下：单位面积质量不低于2.5千克每平方米，厚度偏差在±0.2毫米范围内。抗拉强度（纵向/横向）不小于10千牛每米，最大拉力延伸率不小于30%，热老化（70摄氏度，168小时）后拉伸强度保持率不低于90%。耐热性在160摄氏度条件下无流淌、无滑动，低温柔性在零下20摄氏度无裂纹。与水泥混凝土的粘结强度不小于0.4兆帕，与沥青混凝土的粘结强度不小于0.3兆帕。抗施工损伤性能通过落锤冲击试验评定，铺砂法测定表面构造深度不低于0.5毫米，确保与沥青加铺层的机械嵌锁。
参考用量
卷材标准幅宽为1米、2米两种规格，长度通常为20米每卷。铺设面积按卷材净尺寸计算，实际工程中需考虑搭接损耗。相邻卷材搭接宽度为5至8厘米，纵向搭接与横向搭接均应满足最小宽度要求。根据板块尺寸和接缝分布密度，实际用量系数约为理论面积的1.08至1.15倍。对于接缝密集的老旧路面，损耗系数可能进一步提高至1.20倍。建议采购时按实际测量长度和幅宽组合计算，并额外预留2至3卷用于修补。
施工工艺
旧水泥板表面须经铣刨或抛丸处理，清除浮浆、油污及松动颗粒，裂缝宽度大于3毫米的应先用环氧砂浆或聚氨酯灌缝料填平。铺设前涂刷专用基层处理剂，干燥后开始卷材铺贴。卷材沿路面纵缝方向展开，人工或机械放卷，用压辊将卷材与基层压实，确保无空鼓。搭接部位采用热熔方式或自粘方式密封，搭接宽度不小于5厘米。对于横缝位置，卷材应横跨接缝铺设，两侧各延伸不少于50厘米。在胀缝及施工缝处，可双层铺设以增强应力吸收能力。卷材铺设完成后，应尽快（不超过48小时）进行沥青加铺层施工，避免卷材受到污染或阳光过度暴晒。
常见误区
误区之一认为卷材铺设越厚则抗裂效果越好。卷材厚度与抗裂性能并非线性关系，过厚会改变路面结构层的受力分布，反而可能诱发加铺层沿卷材边缘的剪切破坏。设计厚度应根据交通等级和旧板状况综合确定，通常2至4毫米为合理范围。误区之二将本卷材与SBS改性沥青防水卷材混淆。两者功能定位完全不同——道路用抗裂卷材侧重应力吸收和裂缝反射延缓，防水卷材侧重防水密封，不可互换使用。误区之三忽视基面处理的重要性。旧板表面的微小凸起在铺设卷材后可能成为应力集中点，加速卷材局部疲劳破坏，施工前必须用铣刨机或抛丸机将基面处理至平整度达标。
常见问题
问题一：卷材铺设后出现鼓包或起拱。多因基面潮湿或处理剂未完全干燥导致，应在处理剂表干后铺设，若铺设后遇雨，应待基面重新干燥后更换受损卷材。问题二：与加铺沥青层之间出现脱层剥离。可能由卷材表面污损或摊铺温度过低引起，应在摊铺前用高压吹风机清除表面浮尘，确保摊铺温度不低于150摄氏度。问题三：搭接缝处出现开裂反射。搭接宽度不足或密封不严是主因，应严格控制搭接宽度，并在搭接处采用热熔沥青或专用密封膏加强。问题四：卷材在运输或存放中出现粘连。多因储存温度过高或码放不当，应将其直立存放于阴凉通风处，避免层间挤压。
包装●储存●运输

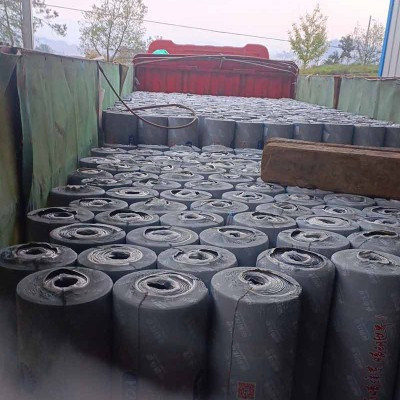

卷材以纸芯管支撑，外用热缩膜裹覆，两端加装防护端盖。每卷产品附带合格证及施工说明标签。储存时应直立码放于干燥库房，底部垫高防潮，码放高度不超过两层，环境温度不宜高于40摄氏度。运输过程中须防雨防晒，装卸采用叉车或吊具，严禁抛掷和横向拖拽。在规范储存条件下保质期为12个月。
我们的优势
高唐雨晴防水材料招商网湖北宜昌生产基地拥有专用道路抗裂卷材生产线，玻纤聚酯复合胎基均为自制，品质源头可控。我们提供旧路病害勘察与卷材铺设方案协同服务，可依据路面结构类型和交通荷载等级出具定制化铺装设计建议。同时供应铝箔面防水卷材、PVC聚氯乙烯防水卷材和蠕变反应型高分子防水卷材等配套产品。技术团队可对首段施工提供全过程指导，确保卷材搭接和节点处理符合工法要求。
温馨提示
本卷材铺设前应现场复核旧板接缝的实际走向和宽度，必要时调整卷材铺设方向以最佳角度跨越裂缝。若旧板表面存在错台或沉陷，应先行修复平整后再铺设卷材，否则卷材将无法与基层有效接触，削弱应力吸收功能。卷材铺设完成后应避免车辆直接碾压和尖锐物刺破。若因天气原因无法及时摊铺沥青层，应在卷材表面涂刷保护性乳化沥青封层。对于交通流量大的路段，建议采用夜间或交通封闭时段集中施工，确保卷材铺设与沥青加铺层连续作业。
