高强PY型聚酯胎防裂防水卷材

东莞雨晴防水材料招商网（生产厂址：湖北宜昌）生产的高强PY型聚酯胎防裂防水卷材，以长丝聚酯针刺毡为增强骨架，两面浸涂优质改性沥青胶料，并覆盖聚乙烯膜、细砂或页岩片作为隔离层。该卷材兼具高强度与优良柔韧性，能有效抵抗基层变形及应力集中，尤其适用于水泥混凝土路面加铺沥青面层的防裂处理，以及在桥面铺装、地下结构变形缝等需要抗裂增强的工程部位中发挥关键作用。

产品特点集中体现在三个方面。卷材的聚酯胎基赋予其较高的抗拉强度和抗穿刺性能，纵向拉力可达900牛顿每50毫米以上，能有效抵抗基层裂缝应力导致的撕裂。胶料中掺入特种增韧树脂，低温柔性可达零下二十五摄氏度无裂纹，在寒冷地区施工及服役过程中保持稳定。卷材表面覆盖的细砂或页岩片层，既便于施工人员行走，又能增强与沥青面层的机械嵌锁力，防止层间滑移。

产品介绍进一步明确该卷材适用于公路及城市道路水泥路面白改黑工程、旧沥青路面反射裂缝防治、桥面防水粘结层以及机场跑道应力吸收层。在地下室底板后浇带及沉降缝部位，卷材可作为附加增强层铺设，有效吸收结构差异沉降产生的位移。在隧道衬砌与二次衬砌之间，该卷材凭借其良好的抗撕裂性能，可作为缓冲隔离层，保护防水系统完整性。

性能指标表明，卷材的拉力纵向不低于900牛顿每50毫米，横向不低于700牛顿每50毫米，最大拉力时延伸率纵向可达45%，横向可达35%。耐热性在110摄氏度环境下无流淌滴落，低温柔性在零下二十五摄氏度条件下绕规定半径圆棒弯曲无裂纹。抗穿刺强度超过400牛顿，抗静态荷载能力达到20公斤不穿透。卷材在热老化处理后，拉力及延伸率保持率均不低于85%，具备长期耐久性。

参考用量需结合铺贴部位及搭接方式核算。卷材搭接宽度一般为横向100毫米、纵向80毫米，有效覆盖面积约为卷材面积的88%至90%。每平方米路面实际消耗卷材约1.1至1.15平方米，损耗率控制在8%至12%之间。对于弯道或变宽路段，因裁切增加，损耗率可能升至15%。配套热熔密封膏每延米搭接缝约消耗0.03至0.05公斤，节点增强部位按展开面积单独计算。

常见误区提醒需要重点关注。部分施工人员将PY型卷材与普通SBS改性沥青防水卷材混淆，认为两者可以互换，但PY型卷材在抗穿刺及抗疲劳性能方面具有特殊设计，应根据设计文件选用，不可随意替代。另有观点认为搭接边加热时间越长粘结越牢固，实际操作中过度加热会导致沥青胶料焦化老化，降低搭接剥离强度，应控制火焰加热器移动速度，以胶料微熔出油为准。还有人忽视基层含水率对粘结效果的影响，虽然热熔法对基层潮湿有一定容忍度，但基面存在明水时需采取烘干措施或铺设隔离层，否则卷材铺贴后易产生鼓泡。

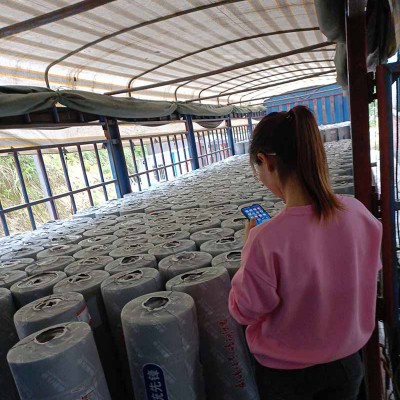

包装、储存与运输方面，卷材以聚乙烯薄膜缠绕封装，外围编织布或纸箱包装，每卷面积为十平方米，亦可根据需求定制幅宽及长度。储存时应立放于干燥通风的库房内，底部垫高防潮，堆码层数不超过三层，远离热源及火源。运输过程中须遮盖防雨布，装卸时严禁抛掷或使用尖锐工具钩吊。在规范储存条件下，产品保质期为十二个月，超期需经复验合格方可使用。

温馨提示着重施工环境与成品保护。基层须坚实平整，浮尘及油污应彻底清除，并喷涂透层油或粘层油以增强粘结效果。热熔法施工时，火焰加热器应均匀移动，不得定点烘烤，卷材铺贴后及时用压辊压实排气。若环境温度低于10摄氏度，建议采用热风焊机对卷材底面辅助加热，提升初粘性。施工后应避免车辆急转弯或急刹车损坏已铺卷材，并及时进行保护层或沥青面层覆盖。对于伸缩缝及胀缝位置，需预先填充嵌缝板并设置卷材过渡层，防止应力集中撕裂。请依据设计图纸及现行道路施工规范，合理选择卷材规格及铺贴工艺，确保防裂防水系统长期有效。

我们的优势体现在生产控制与技术配套方面。湖北宜昌生产基地配备聚酯胎浸涂生产线，每批次卷材均进行拉力、延伸率及耐热性的出厂检测，确保质量稳定。我方可为道路及桥面项目提供铺贴方案优化及搭接节点设计建议，并协助进行现场剥离强度验证。对于大型工程，支持按施工段分批配送，减少现场堆放，同时配套供应基层处理剂、密封膏及专用压辊工具。针对不同气候区域，可调整胶料配方以适应高温或低温环境，确保铺贴质量。
