VIP会员
该产品为双组分水性丙烯酸盐体系，以丙烯酸镁或丙烯酸钙为主单体，辅以交联剂与促进剂，通过专用喷枪混合后，在基面快速聚合形成高弹性、高致密的凝胶膜层。其成膜过程无需加热，瞬间固化，对潮湿基面具有良好的容忍度，尤其适合隧道、地下连续墙等通风不良的作业环境。湖北宜昌生产基地采用低温聚合工艺，有效延长双组分的储存稳定期，并确保低温环境下喷涂成膜速率均一。
施工与安全操作要点
基面须经高压水射流清除泥土、浮浆及松动岩块，对渗水点应预先埋管引排或采用注浆止水。喷涂前，将A、B组分分别接入专用双组分喷涂设备，调节气压至0.6至0.8兆帕，喷枪距基面约40至60厘米，以划圈方式均匀喷涂。首遍喷涂厚度约1毫米，待凝胶表干后（约5至10分钟）进行第二遍交叉喷涂，直至达到设计厚度。施工时环境温度宜在5至35摄氏度，相对湿度低于百分之八十五。操作人员须穿戴供气式面罩与防化服，避免未聚合单体接触皮肤。
常见操作误区澄清
部分施工人员为提高喷涂速度而加大单遍厚度，此举易导致内部反应热积聚，引发气泡或分层，应严格分层施工，每遍厚度不超过1.5毫米。另有作业者在喷枪清洗时使用有机溶剂，会残留污染后续喷涂的涂层界面，应用专用碱性清洗液循环冲洗。还需注意，本品虽对潮湿基面适应性强，但基面若有明水流动，应先行堵漏，否则水流会冲稀未固化的涂层，形成薄弱点。
包装储运说明

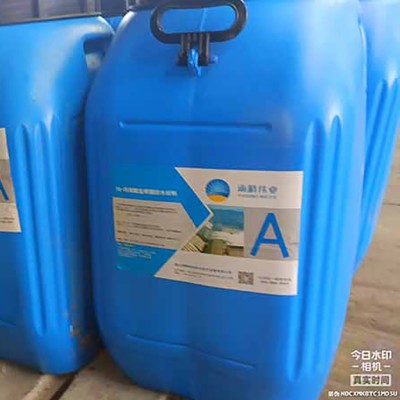

A、B组分分别以塑料桶密闭包装，常用规格为每桶25公斤或200公斤。运输时须分隔摆放，避免两组成分因意外泄漏而混合反应。储存仓库应阴凉通风，温度控制在5至30摄氏度，严禁暴晒或靠近热源。未开封保质期为六个月，开启后应尽快用完，若因放置过久出现分层，须重新搅拌均匀并测试凝胶时间后方可使用。
常见问题答疑
问：喷涂后表面出现发粘现象如何处理？答：多为A、B组分混合比例失调或环境湿度偏低所致，可调节喷枪混合比并适当增加交联剂用量，严重发粘部位需铲除重喷。问：该材料能否用于明挖法隧道顶板？答：可以，但顶板喷涂后须在凝胶未完全固化前铺设无纺布保护层，防止后续钢筋绑扎时刮伤。问：材料是否耐紫外线？答：本品不适宜长期外露，若用于露天部位，应在固化后涂刷一道抗紫外面漆或覆盖保护层。
产品特性聚焦
该喷膜材料遇水瞬间形成高强度凝胶，与混凝土基面粘结紧密，伸长率达百分之四百以上，能够有效吸收围岩变形。其固含量超过百分之九十五，几乎无有机挥发物，属于低气味、低毒性的环保产品。同时，凝胶层具备优异的耐盐水与耐稀酸腐蚀性能，适用于含侵蚀性地下水的环境。与喷涂速凝橡胶沥青防水涂料相比，本产品对潮湿环境的适应性更强，且与后续衬砌混凝土的相容性良好。
合作与服务支持
阳谷雨晴防水材料招商网依托湖北宜昌的生产基地，可提供双组分喷涂设备的租赁与调试服务，并协助施工方进行首段样板验收。技术团队可根据隧道围岩等级与渗水状况，优化喷涂遍数与走枪速度，确保成膜厚度均匀。售后方面，厂家为每批次产品留样并建立追溯档案，若施工中出现凝胶过快或过慢等异常，可结合温湿度记录与设备参数进行远程诊断，指导现场调整气压或混合比例，保障施工顺利进行。
