溶剂型橡胶沥青桥面防水涂料

溶剂型橡胶沥青桥面防水涂料以天然沥青为基料，掺入高聚合度橡胶改性剂，经溶剂稀释后获得优异渗透性。涂覆后溶剂挥发使胶料浓缩成膜，与水泥桥面板形成犬牙交错的机械锁结，粘结强度常温下稳定在0.6兆帕以上。与依赖水分蒸发成膜的水乳型改性沥青防水涂料相比，该产品对低温潮湿基面的适应性更强，可在5摄氏度环境下正常施工，尤其适用于北方寒冷地区桥梁的春融期抢修作业。

该涂料固含量约百分之五十五，粘度适中，可采用刷涂、辊涂或高压无气喷涂多种方式。其优势在于一次涂布即可形成较厚涂层，减少施工道次；同时橡胶组分的加入赋予涂膜优异的低温柔性，零下十五摄氏度弯折无裂纹，有效抵抗桥面动载引起的微变形。与高聚物改性沥青防水涂料相比，溶剂型体系在钢桥面防腐底涂上的附着力更为突出，可省去单独的底漆工序。

抛丸后的桥面板粗糙度宜控制在SP3至SP4级，过细则粘结面积不足，过粗则涂料消耗过大。施工气温低于5摄氏度或预计24小时内有雨时不得作业，已涂刷区域需在初凝前覆盖防水布防雨。涂刷间隔以表干为准，通常四至八小时，第二遍涂布方向与首遍垂直，确保膜厚均匀。每道涂布后应检查有无漏涂和流挂，及时用刮板修整。

设计厚度1.0毫米时，每平方米单遍用量约0.8至1.0公斤，通常要求涂布两遍，总用量控制在1.6至2.0公斤之间。涂布间隔以表干为准，一般四至六小时，具体视气温和通风条件调整。该产品含有有机挥发物，施工区域须保证良好通风，操作人员佩戴防毒口罩和防护手套，严禁吸烟和动用明火。

用户常问该产品是否适用于水泥混凝土与沥青混凝土之间的粘结，试验数据表明其剪切粘结强度在25摄氏度下可达0.9兆帕，高于PB聚合物改性沥青防水涂料常规水平。另需注意该涂料不得稀释使用，若因低温变稠可提前24小时移入暖库解冻，严禁加入汽油或稀释剂调节。若施工中途遇雨，已涂部分需用防水布遮盖，待表面干燥后检查有无起泡脱落，受损处应清除重涂。

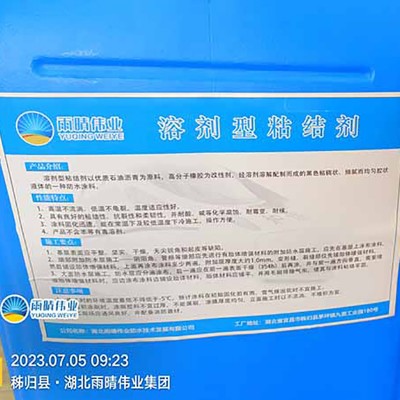

蓬莱雨晴防水材料招商网在湖北宜昌的生产基地拥有专用溶剂型涂料生产线，日产能可满足中型桥梁项目连续供货。工厂配备专业技术人员，可针对不同桥型提供定制化的涂布方案，从基层抛丸到涂层养护全程给予现场指导。批量采购客户还可享受包装定制服务，采用200升标准铁桶或吨桶灵活发货。储存时须放置于专用危化品库房，远离热源和氧化剂，保持密封防止溶剂挥发导致粘度上升影响施工性能，保质期6个月，超过期限需重新取样检测各项性能合格后方可使用。
