VIP会员
莒县雨晴防水材料招商网（湖北宜昌生产厂区）供应的喷涂速凝橡胶沥青防水涂料，是一款融合阴离子乳化沥青与特种合成橡胶胶乳，并配以速凝破乳剂的双组分反应型材料。经专用喷涂设备雾化后，两组分在空中瞬间混合，落地后数秒内完成凝聚成膜，形成连续、致密且高弹性的防水层。这种即时成膜特性使其特别适用于大面积异形基层和高空作业场景，有效规避了传统涂料流淌、厚薄不均的施工缺陷。
标准化施工工艺
喷涂作业前需对基层进行验收，确保基层平整、坚实，无明水及松动附着物。设备调试至关重要，需根据现场环境温度调整喷涂压力与喷嘴口径，一般压力控制在0.6~0.8MPa，口径宜选用2.0~2.5mm。喷涂时喷枪与基面保持垂直，距离约40~60cm，以匀速扫掠式移动，单遍厚度控制在0.3~0.4mm。待首遍涂膜表干（约10~20分钟），再以垂直方向喷涂第二遍，直至达到设计总厚度。阴阳角及管根部位应预先涂刷一道加厚层，并铺设增强无纺布。大面积施工宜采用分区流水作业，确保搭接边宽度不小于50mm。
性能指标概览
固体含量≥58%，干燥时间（表干）≤2h，实干≤8h。拉伸强度≥1.2MPa，断裂伸长率≥800%，低温弯折性在-30℃下无裂纹。不透水性（0.3MPa，30min）合格，耐热性在120℃下无流淌、无滑动。粘结强度（与混凝土）≥0.6MPa，抗窜水性指标优良。以上数据均在标准实验室条件下测得，实际工程应用时应以现场抽检为验收依据。
产品特点与机制
速凝成膜是本产品区别于传统橡胶沥青涂料的核心特征，其破乳速度可在5~15秒内调节，适应不同基面吸水率。涂膜具有类似橡胶的柔韧性，可随基层变形而伸展，且针入度适中，抗穿刺能力优于普通沥青类涂料。此外，涂料中的特殊乳化剂赋予其与潮湿基面良好的亲和力，即使在无明水的湿润混凝土上也可正常喷涂，无脱落风险。水性配方使其不含有机溶剂，施工过程安全低味。
常见误区澄清
有观点认为喷涂越厚防水效果越好，实际单遍过厚会导致表面结皮而内部水分滞留，后期易产生鼓泡或分层，应严格遵循薄喷多遍原则。另有人认为速凝涂料无需养护，实则涂膜完全固化需24小时，期间应避免积水浸泡或机械扰动。还有人混淆了涂料与卷材的搭接处理，本涂料采用同质叠加，搭接处无需额外处理，但必须确保搭接宽度满足设计要求。
常见问题处理
若喷涂时出现针孔或露底，通常因基层处理不到位或喷涂压力过低，应补喷或手工补涂。涂膜表面起皱多由第一遍未干透即喷第二遍引起，应调整施工间隔。若涂料成膜后与基层剥离，往往因基层含油污或明水，需彻底清理后重新施工。对于隧道或地下室等通风不良环境，建议增设辅助排风设备以加速水分蒸发。
包装·储存·运输

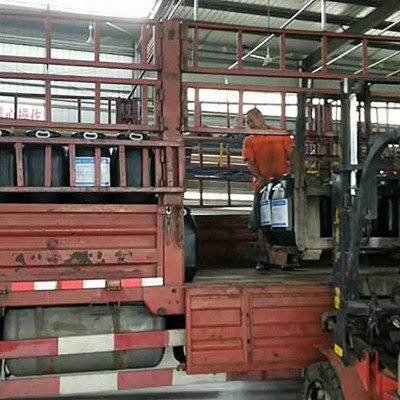

A组分（胶乳沥青液）采用200L大口径塑料桶包装，净重200kg；B组分（促凝剂）以25kg塑料桶配套供应。两组分应分别存放于5~40℃遮阴库房，避免冻结和暴晒。运输中需牢固固定，防止倾倒泄漏，并配备必要的应急收集容器。保质期为6个月，超过期限需经复检合格后方可使用。
温馨提示
冬季施工时，A组分若出现增稠现象，可提前移至温暖库房解冻并适度搅拌，严禁直接加热。喷涂设备使用后应立即用清水彻底清洗管路，防止残留固化堵塞喷嘴。工程完工后，建议在涂膜表面施作保护层前进行淋水试验，检验整体防水效果。
厂家服务支持
莒县雨晴防水材料招商网不仅提供高品质喷涂速凝橡胶沥青防水涂料，还配备专业技术团队，可协助客户制定施工方案、培训操作人员，并提供现场指导服务。我们支持产品小样试用和定制化包装，以灵活的供货策略配合各类工程进度，欢迎广大客户及合作伙伴实地考察湖北宜昌生产基地。
