FYT改进型桥面柔性防水涂料

FYT改进型桥面柔性防水涂料是以高品质石油沥青为基料，掺入丁苯橡胶及多种功能助剂，经高温乳化工艺制备而成的水性单组分涂料。该产品涂覆于水泥混凝土桥面后，能够形成连续、致密且具备优良弹性的防水膜层，有效阻隔水分渗透，同时与沥青铺装层形成良好融合，保障桥面结构的长期耐久性能。

产品功能定位与适用工况

本产品专为公路桥梁、城市高架桥及高速铁路桥梁的混凝土桥面防水层设计，也可用于隧道衬砌及地下通道的防排水系统。其柔性涂膜能够适应桥面在车辆荷载和温度变化作用下产生的变形，避免因基层开裂导致防水层破坏。对于坡度较大或曲线段的桥面，本涂料的抗流淌性能能够保证涂层厚度均匀，不出现流挂堆积现象。在旧桥维修工程中，可作为修复层涂覆于已老化或局部破损的旧防水层表面，恢复桥面整体防水能力。

材料优势与涂层特性

本涂料固含量较高，一次涂布即可形成较厚涂层，减少施工遍数。其涂膜具有优异的低温柔韧性，在严寒地区仍能保持良好弹性，避免低温脆裂。同时，高温稳定性突出，能够抵抗沥青混合料摊铺时的高温冲击，保证防水层与铺装层的有效粘结。该材料为水性体系，不含有机溶剂，施工过程无有害气体释放，对环境和施工人员友好。涂层具备一定的自愈合能力，可自行封闭微小损伤，延长防水系统使用寿命。

参考用量与涂布精度控制

设计干膜厚度为1.0毫米时，单位面积涂料消耗量约为每平方米1.6至1.8千克。实际用量受桥面板粗糙度及施工方法影响，抛丸处理的露骨料基面首道涂料的吸收量会有所增加，但总厚度须通过湿膜测厚仪和干膜检测相结合的方式进行严格控制。建议分两至三道涂布，每道厚度控制在0.5毫米以内，待前一道表干后进行下一道，总厚度不宜超过1.5毫米，以免过厚导致涂膜内应力增大而开裂。大面施工前应在非作业区进行试喷，确定喷涂压力、喷枪移动速度及每道间隔时间等关键参数。

标准施工工艺与节点处理

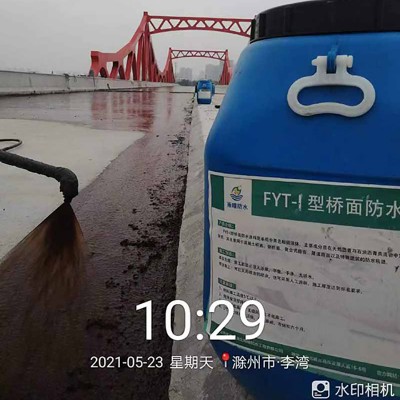

基面处理是决定防水层质量的首要环节，须采用抛丸或高压水射流彻底清除桥面板表面的浮浆、油污、养护剂及疏松颗粒，使混凝土表面达到规定的粗糙度要求。局部蜂窝、孔洞及裂缝应用聚合物砂浆进行修补并打磨平整。涂布前桥面应保持洁净干燥，含水率不大于百分之八。采用高压无气喷涂机施工，喷咀口径和压力应与涂料粘度匹配，喷涂时喷枪与基面保持垂直，移动速度均匀，相邻喷幅搭接宽度不小于三分之一幅宽。涂布顺序应先细部后大面，阴阳角、泄水孔、防撞墙根部等节点应提前涂刷附加层并加贴玻纤增强布，宽度每侧超出节点边缘不小于二百毫米。涂布完成后应设置围挡防护，严禁人员踩踏和车辆通行，待涂膜实干后方可进行沥青铺装层施工。

常见问题与质量把控

若涂膜在铺装前出现起泡或脱层，多为基面局部潮湿或受到油污污染，应将缺陷部位铲除并重新进行基面处理与涂布。若涂膜表面被泥土或粉尘污染，需用高压空气吹扫并用清水冲洗，完全干燥后补涂一道界面粘结剂。若涂料在储存期间出现轻微分层，使用前充分搅拌均匀即可恢复使用状态。若冬季施工涂料流动性不足，可将料桶移至室内预热至适宜温度，但不得使用明火直接加热。每批材料进场后应进行小面积试涂，确认与基面的适应性及干燥速度。如需了解本产品与高渗透环氧沥青防水粘结层在钢桥面铺装中的性能比较，可联系七台河雨晴防水材料招商网湖北宜昌生产中心获取技术资料。
