FYT-II改进型桥面防水涂料

鹰潭雨晴防水材料招商网位于湖北宜昌的生产基地所供应的FYT-II改进型桥面防水涂料，是一款专为水泥混凝土桥面铺装体系设计的水性高分子改性沥青产品。该涂料在普通FYT-I型基础上通过增加固含比例与优化乳化体系，使其成膜后的致密性与层间结合强度均得到明显提升，能够适应桥面在动载作用下的反复挠曲变形。其核心作用是在桥面板与沥青面层之间构建一道具有高弹性、高粘结力的防水粘结层，有效阻止路面渗水侵蚀桥体钢筋，同时抵抗车辆启动与制动时产生的水平剪切力，避免铺装层发生推移或拥包病害。

关键技术参数方面，该涂料固含量不低于百分之五十二，实测断裂伸长率可达750%以上，拉伸强度维持在1.2兆帕以上。耐热性试验显示，在160摄氏度环境下烘烤五小时无流淌起泡，低温柔性在零下二十摄氏度条件下弯折无裂纹，完全适应我国绝大多数地区桥面铺装时的热拌沥青摊铺温度及冬季低温工况。其粘结强度经拉拔测试，与混凝土基层的干燥界面可达0.9兆帕，潮湿界面亦能维持0.6兆帕以上，优于普通水乳型改性沥青防水涂料。与AMP-100反应型桥面防水涂料相比，FYT-II型为水性体系，施工气味低，对操作人员健康影响更小；与溶剂型橡胶沥青防水涂料相比，其干燥速度适中，开放时间更长，便于施工组织安排。

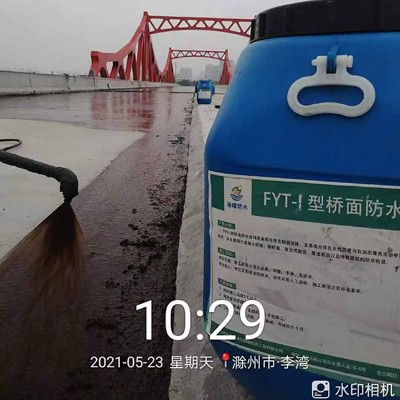

施工工艺需严格遵循标准化流程。基层处理采用抛丸或高压水射流清除表面浮浆、油污及养护剂残留，确保粗糙度均匀。待基层含水率低于百分之十二后，采用无气喷涂机进行第一遍喷涂，用量约每平方米0.8公斤，待表干至不粘胎（通常四至六小时）后进行第二遍垂直方向喷涂，累计用量达到每平方米1.6至1.8公斤，对应干膜厚度约1.0至1.2毫米。对于防撞墙根部、泄水管周边及伸缩缝预留槽等细部，预先用刷涂方式加涂一道并铺设聚酯无纺布增强。施工期间环境气温应不低于5摄氏度，且避免在雨前两小时或雨后基层潮湿未干时作业。

参考用量按设计厚度及基层吸收率调整，常规设计为1.2毫米厚度时，理论消耗量约1.7公斤每平方米，实际采购应计入10%至15%的喷涂损耗及节点附加层用量。若设计加厚至1.5毫米，总用量则相应提升至2.2至2.4公斤每平方米。

常见误区中，有施工方误认为涂料喷涂越厚防水效果越可靠，但过厚的涂膜在沥青面层高温摊铺时内部溶剂挥发不彻底，易产生鼓包或发软层，反而削弱层间粘结，因此应严格按照设计厚度分遍控制。另一误区是将该涂料用于钢桥面防水，实际FYT-II主要针对水泥混凝土基面开发，钢桥面应选用高渗透环氧沥青防水粘结层或专用防腐防水体系，不可混用。此外，有人忽视实干时间即进行沥青面层摊铺，导致水汽封闭于界面形成蒸汽压破坏涂膜，应在最后一遍涂刷后至少养护二十四小时，且经现场拉拔强度检测合格方可进入下道工序。

包装、储存与运输方面，本品以200升铁桶盛装，净重200公斤，桶体贴有产品名称、批号、生产日期及安全警示标识。储存在阴凉通风处，温度介于5至40摄氏度，避免暴晒和受冻，有效期六个月。运输按非危险品办理，装卸时轻拿轻放，防止桶体碰撞变形。

合作优势层面，鹰潭雨晴防水材料招商网提供桥面防水层施工方案细化服务，可根据桥型、气候及工期要求调整喷涂遍数与间隔时间，并派遣技术人员携带拉拔仪到场协助质量控制。对于大型项目，厂方支持分批供货与现场库存管理，减少工地仓储压力。温馨提示：喷涂设备用后应立即用清水循环清洗，防止涂料干固堵塞喷头；开桶后若有少量分层，搅拌均匀即可，不影响性能。该材料常与SBS改性沥青基层处理剂配套使用，后者先涂于基面封闭微孔，增强界面粘结可靠性。鹰潭雨晴防水材料招商网还同步供应水乳型改性沥青防水涂料、高聚物改性沥青防水涂料及纤维增强型道桥防水涂料，满足不同桥面铺装等级的设防需求，共同保障桥梁结构长期耐久性。
