增强型道路用抗裂卷材

产品介绍：增强型道路用抗裂卷材是以高延伸率聚酯纤维胎基为骨架，覆以特种高粘弹改性沥青胶料，经精密涂覆、冷却定型及隔离膜复合工艺制成。该产品专为半刚性基层与沥青面层之间的应力吸收与防水隔裂设计，能有效消散基层裂缝尖端应力集中，延缓反射裂缝向面层贯通。与PY型防裂卷材相比，本产品在胎基的纵横向拉伸比上进行了针对性优化，更适合车辆行驶方向的定向受力特征；与SBS改性沥青防水卷材及APP改性沥青防水卷材相比，道路用抗裂卷材的胶料配方中增韧组分比例更高，低温变形追随性更为突出。铝箔面防水卷材依赖铝箔反射隔热用于建筑屋面，而本产品则完全服务于路面结构层间防护。自粘聚合物改性沥青防水卷材和高分子自粘防水卷材多用于建筑地下工程，与道路工况存在本质差异。耐根穿刺防水卷材针对种植屋面设计，蠕变反应型高分子防水卷材侧重建筑变形缝防水，二者与本产品在应用领域上泾渭分明。

产品特点：增强型道路用抗裂卷材的胎基纵横向拉伸强度均不低于900N/50mm，断裂伸长率≥50%，能够随水泥稳定碎石基层的温缩和干缩变形协同伸展，有效吸收应变能而不发生胎体断裂。胶料层在-15℃低温下仍保持柔性弯曲无裂纹，在110℃高温条件下无流淌滑移，适应中国大部分地区公路气候环境。卷材表面覆有防粘隔离膜，施工时揭膜即铺，胶层与基层经热熔或自粘方式紧密结合，形成连续封闭的抗裂防水隔离层。产品幅宽1.0m，长度20m或25m，厚度分为2.0mm和3.0mm两种规格，厚型适用于重载交通或裂缝密集路段，薄型用于中轻交通及预防性养护工程。卷材边缘设有搭接定位标记线，方便施工时快速对齐，提高铺贴效率和搭接精度。

标准施工工艺：施工前对水泥稳定碎石基层进行全面清扫，清除浮土、松散颗粒及杂物，对宽度超过5mm的裂缝预先采用聚合物改性沥青灌缝料进行灌注处理。基层表面均匀喷洒一层高渗透性乳化沥青透层油，用量约0.8～1.2kg/m²，待透层油完全破乳并表干后方可进行卷材铺贴。采用热熔法施工时，将卷材沿路线方向展开，用热喷枪均匀加热卷材底面胶层和基层表面，以胶层熔融出油但不流淌为度，随加热随用压辊滚压卷材表面，使胶料充分浸入基层孔隙。搭接宽度横向不小于100mm，纵向不小于150mm，搭接部位须重点加热并用重型压辊反复碾压，确保搭接缝处挤出连续沥青条密封。弯道及异形部位采用人工裁剪卷材以适应弧线变化，裁剪边缘应整齐，搭接宽度不得小于设计值的90%。卷材铺贴完成后，应尽快进行沥青面层摊铺，间隔时间不宜超过72h，若超期应在摊铺前重新清扫卷材表面并补涂粘层油。自粘型道路抗裂卷材施工时，揭除隔离膜后直接粘贴，并用压辊从中间向两侧排气压实，搭接处采用专用搭接带辅助密封。

常见误区：部分施工人员认为道路用抗裂卷材越厚防裂效果越好，盲目选用3.0mm规格用于轻交通路面，实际上过厚的卷材在沥青面层摊铺时难以被充分压实，反而在卷材边缘形成台阶效应，加速面层局部开裂，应根据设计交通荷载等级合理选择厚度。另有人为节省材料，在弯道或异形部位减少搭接宽度，认为弯道处应力方向不同搭接可适当缩减，但弯道恰恰是应力集中区域，搭接宽度不足极易成为裂缝通道，必须严格保证设计搭接尺寸。还有施工方在透层油未完全干燥时即铺贴卷材，透层油中的水分被封闭于卷材下方，高温摊铺时水分汽化产生鼓包，应待透层油完全破乳、水分充分挥发后再进行卷材铺设。关于铺贴方向，有观点认为横向铺贴可增加路面整体性，但车辆行驶方向的纵向裂缝为主要病害形式，卷材应沿路线纵向铺贴，使搭接缝垂直于行车方向，有效阻断裂缝纵向贯通。部分人员将PY型防裂卷材与道路用抗裂卷材混为一谈，认为二者可互换使用，但PY型防裂卷材的胎基结构更侧重各向同性，而道路用抗裂卷材在纵向上强化了抗拉能力，两者在重载路段不可盲目替换。

常见问题：卷材铺贴后沥青面层摊铺时出现推移或褶皱，通常因为基层透层油喷洒过量或卷材加热温度过高导致胶层过度软化，应控制透层油用量和加热温度，若已出现推移应将推移部位裁除后重新铺贴。搭接缝处沥青面层出现纵向裂纹，多因搭接宽度不足或碾压不实，应返工加大搭接宽度并确保搭接处充分压实。卷材在储存期内出现胶层粘连、不易开卷，多因夏季高温堆码过高导致，应缩短储存时间并控制堆码层数不超过三层。卷材边缘在运输过程中破损，应用同材质修补片裁剪成圆角后覆盖修补，修补片超出破损边缘不少于100mm。透层油与卷材胶层之间附着力不足，可能是透层油类型与胶料不兼容，应选用与胶料同体系的透层油或在铺贴前做小面积附着力试验。若卷材铺贴后遭遇雨水，应在面层摊铺前检查搭接缝内是否有水分滞留，若有应加热烘干后再行摊铺。

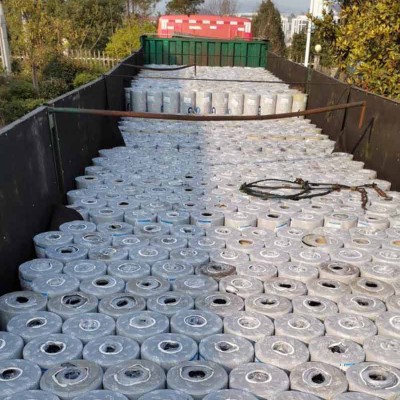

包装储存运输：增强型道路用抗裂卷材以纸芯卷取，每卷外套防潮编织布包装，端面粘贴产品合格证，标注规格、生产批号、生产日期及执行标准。卷材应立放于干燥、通风的库房内，底部垫设木质托板离地防潮，存放环境温度不宜超过40℃，严禁与酸、碱、油类及有机溶剂同库堆放。堆码高度不超过三层，防止底部卷材因重压导致胎基变形或胶层挤压溢出。运输时卷材必须直立放置并用绳索稳固于车厢内，防止运输途中滚动碰撞，装卸过程使用叉车或吊带，严禁从车厢直接推落。夏季运输须加盖遮阳篷布，避免阳光直射导致卷材表面温度过高。产品保质期为12个月，超期卷材须对胎基拉伸强度、胶层低温柔性及剥离强度进行复检，合格后方可使用。

温馨提示：增强型道路用抗裂卷材施工属于路面铺装工序的一部分，应纳入路面施工总体计划，合理安排透层油喷洒、卷材铺贴和沥青面层摊铺的衔接时间，避免卷材在开放环境中长期暴露。施工前应对当日气温和风速进行评估，当风力超过5级或气温低于0℃时，不宜进行热熔铺贴作业。卷材搬运时应使用专用夹钳或托架，避免人工拖拽造成卷材边缘损伤或污染胶层。每批卷材进场后应随机抽样进行剥离强度现场验证，确认与透层油的结合效果满足要求后再大面积施工。施工现场应配备压路机或重型碾压设备，确保铺贴后及时碾压到位。沥青面层摊铺前，应安排专人巡查卷材铺贴表面，发现翘边、空鼓或破损及时修复，并做好工序交接记录。成都雨晴防水材料招商网生产厂址位于湖北宜昌，可稳定供应SBS改性沥青防水卷材、APP改性沥青防水卷材、铝箔面防水卷材、自粘聚合物改性沥青防水卷材、高分子自粘防水卷材、PVC聚氯乙烯防水卷材、蠕变反应型高分子防水卷材、自粘胶膜防水卷材、非沥青基高分子防水卷材、道路用抗裂卷材、PY型防裂卷材、耐根穿刺防水卷材全系列产品。公司可根据路面结构层设计文件和交通荷载等级提供卷材厚度选型及施工参数优化建议。若您对道路用抗裂卷材的铺贴时机或与其它防裂材料的组合应用存在疑问，欢迎与我司宜昌技术中心联系，我们将提供详细的工艺指导和技术支持文件。
