VIP会员
地下室防水工程因其长期处于地下水位以下，承受持续静水压及复杂的化学侵蚀环境，对材料性能与施工工艺均提出严格要求。不同于屋面或外墙防水，地下室防水层往往无法在后期轻易修补，其选材与施工必须具有长期可靠性。理解各类材料的特性、适用条件及限制，是制定科学防水方案的基础。

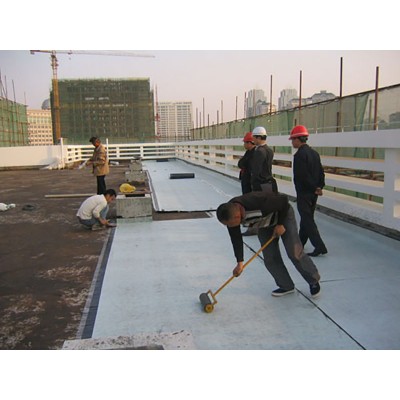

防水卷材对比是选材的重要环节。目前主流卷材包括改性沥青卷材和合成高分子卷材两大类。改性沥青卷材以聚酯毡或玻纤毡为胎基，具有良好的抗拉强度和延伸性能，施工方式可分为热熔法与自粘法。其中热熔法施工适用于新建大面积基层，能形成满粘效果；而自粘法无需动用明火，适用于禁火区域或维修工程。合成高分子卷材如三元乙丙橡胶和聚氯乙烯卷材，弹性与耐候性突出，其搭接缝通常采用热风焊接，接缝强度高于母材，适用于变形较大的地下室底板。选择时需根据结构形式、施工条件及水压等级综合评估。
SBS改性沥青是热熔卷材的主要改性体系。通过苯乙烯-丁二烯-苯乙烯嵌段共聚物的物理改性，赋予沥青良好的低温柔性和高温稳定性，使卷材能适应基层的正常变形而不致开裂。SBS卷材的耐热度通常可达九十度以上，低温柔性在零下二十度左右仍保持绕曲无裂纹，其性能指标受胎基类型和改性剂掺量的直接影响。鉴别质量时，可观察卷材断面的细腻程度和拉伸弹性，劣质产品往往手感僵硬或表面有油渍渗出。施工时需注意火焰加热程度，以卷材表面熔融发亮但不流动为度，过度加热会破坏改性剂结构，削弱材料性能。
聚氨酯涂料解析侧重于其在地下工程中的应用特点。聚氨酯防水涂料分为单组分和双组分体系，其固化成膜后具有较高的断裂伸长率和抗拉强度，适于异形节点和设备基础周边的防水处理。双组分聚氨酯现场混合后发生交联反应，形成致密的橡胶状膜层，可在潮湿基面（无明水）上施工。需注意的是，聚氨酯涂料对基层的含水率较为敏感，含水率过高会导致涂膜起泡，应在施工前测试基层含水率。对于长期浸水环境，应选用耐水解型配方，避免因酯键断裂导致涂层性能衰降。
注浆液红黑榜为渗漏治理提供辨别参考。红榜注浆材料通常具有明确的固含量标识，能够提供凝胶时间调节范围和体积收缩率数据，且出厂批号及有效期信息齐全。现场简易鉴别可观察其外观是否清澈无分层，取少量样品与催化剂按比例混合后，观察凝胶均匀性及固化物的柔软程度。黑榜产品常见问题包括：有效成分含量不足、挥发性稀释剂比例偏高、反应后体积收缩明显，注浆后短期有效但水压恢复后复漏。施工前索取产品检测报告并核对执行标准，是避免使用劣质材料的有效方式。
材料配比公式的严格执行直接影响成膜质量。聚氨酯双组分体系的配比偏差会导致固化后力学性能显著变化，异氰酸酯组分过量使涂层变脆，而聚醚多元醇过量则导致固化缓慢且强度不足。现场配制时需使用电子秤精确称量，误差控制在百分之三以内，并按顺时针方向充分搅拌均匀，避免局部配比不均引发质量缺陷。注浆材料的催化剂用量需根据环境温度调整，气温每降低五度，建议适当增加催化剂比例以维持凝胶时间在设计范围内，但增量不得超过上限值，否则反应过快将导致浆液流动度不足，难以充盈细微裂隙。
环保无毒认证对于封闭性地下室空间尤为重要。常规防水材料中的有机溶剂在施工及固化过程中可能挥发有害气体，长期积聚影响人员健康。选用水性或无溶剂产品可显著降低总挥发性有机物排放。采购时应查阅产品的环保检测报告，确认其总挥发性有机化合物含量符合相关限值标准。对于有饮用水池毗邻的地下室部位，还需关注材料的饮用水接触安全性认证，避免潜在溶出物污染水质。
地下室防水工程的选材需基于结构特点、环境条件与施工可行性综合决策，通过科学对比与规范操作，才能构筑可靠的防水体系。
曾工 13581494009 / 13872610928 | 抖音：防水那点事、防水材料问曾工 | 快手：防水那点事、防水材料问曾工
