FYT改进型桥面防水涂料

FYT改进型桥面防水涂料

乳山防水材料招商网立足桥梁防水领域，FYT改进型桥面防水涂料在传统配方基础上进行技术升级，通过聚合物复合改性显著提升涂膜的粘结强度与耐热性能，为水泥混凝土桥面与沥青面层之间提供可靠的防水粘结层。

2. 改性体系与成膜机理

FYT改进型桥面防水涂料以优质石油沥青为基料，采用先进乳化技术将沥青分散于水相中，添加丁苯橡胶乳液与氯丁橡胶乳液进行双重改性，并引入特种增粘树脂。丁苯橡胶赋予涂膜优异的弹性与低温韧性，氯丁橡胶则增强涂膜的耐老化性能与耐化学腐蚀性能。涂料涂布后，水分逐渐挥发，沥青微粒与聚合物微粒在毛细管压力作用下相互融合，形成连续致密的防水涂膜。与沥青混凝土面层接触时，涂膜中的活性成分与沥青中的胶质成分发生物理化学作用，形成牢固的层间结合。这种复合改性技术使涂膜的固含量较传统产品提高10%以上，粘结强度提升30%以上。

1. 性能指标与技术优势

FYT改进型桥面防水涂料在多项性能指标上表现卓越。固含量可达60%以上，一次涂布可形成更厚实的涂膜。粘结强度超过0.8兆帕，与水泥混凝土基层的附着力优异，与沥青混凝土面层的层间剪切强度超过0.5兆帕，能够承受重交通荷载产生的水平剪切力。延伸率超过500%，能够适应桥面因温度变化与荷载作用产生的较大变形。低温柔性优良，-20℃条件下涂膜无裂纹，适用于寒冷地区桥梁工程。耐热性突出，160℃高温条件下无流淌、无起泡，完全满足沥青混凝土热拌摊铺的工况要求。不透水性可靠，0.4兆帕压力下保持30分钟无渗漏。耐老化性能可靠，涂膜能够长期耐受紫外线辐射与大气侵蚀，人工加速老化2000小时后性能保持率不低于85%。产品以水为分散介质，挥发性有机化合物含量极低，符合绿色建材标准。

4. 施工工艺与操作流程

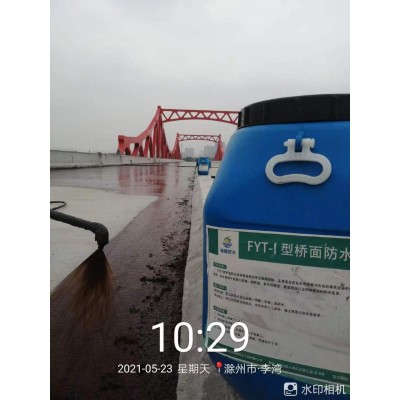

FYT改进型桥面防水涂料的施工需严格遵循规范工艺。基层处理是首要环节，水泥混凝土桥面必须坚实平整，无浮浆、油污及松散颗粒。采用抛丸或铣刨工艺去除表面水泥浮浆层，形成均匀粗糙的基面，粗糙度宜控制在0.5至1.0毫米，增加涂料与基层的粘结面积。桥面裂缝、蜂窝等缺陷需提前修补处理，阴阳角部位应做成圆弧形。基层含水率应控制在8%以下，施工前可适当润湿基面，但不得有明水积水。涂料喷涂采用专业喷涂设备，喷涂压力控制在0.5至0.8兆帕，单遍喷涂厚度控制在0.3至0.5毫米，横向喷涂与纵向喷涂交替进行，确保涂膜均匀无漏涂。通常需涂布两至三遍，第一遍涂布后待其表干再进行下一遍涂布，每遍间隔约2至4小时，具体时间受环境温湿度影响。涂膜表干后即可进行沥青混凝土摊铺作业，摊铺时间宜控制在48小时以内，避免涂膜长期暴露于外界环境导致污染或性能下降。对于桥面温度低于10℃的情况，应采取加热措施或选用低温型产品，确保涂膜成膜质量。

5. 节点处理与细部构造

细部节点的防水处理是FYT改进型桥面防水涂料施工的关键环节。桥梁伸缩缝处应先进行预处理，清理缝内杂物，涂刷附加增强层，增强层应延伸至伸缩缝两侧各不小于500毫米，可加贴玻纤增强布提高抗裂性能，增强布搭接宽度不小于100毫米。防撞墙根部应先清理干净，涂刷附加增强层，增强层应沿墙面涂刷至一定高度，高度不应小于250毫米，形成泛水构造，根部应做成圆弧形过渡。泄水孔周边应先清理干净，涂刷附加增强层，增强层应延伸至泄水孔内部一定深度，深度不小于50毫米，确保雨水顺畅排出不渗漏。护栏立柱、路灯基础等突出物根部应做增强处理，涂膜沿立柱上翻一定高度，用密封膏封边，密封膏应与涂料相容。阴阳角部位应先铺设附加增强层，增强层采用同材质涂料，宽度不小于500毫米，覆盖角部两侧各250毫米，阴角部位应做成圆弧形，阳角部位应做成钝角。

3. 典型应用场景与选型建议

FYT改进型桥面防水涂料适用于多种桥梁工程场景。在新建水泥混凝土桥面与沥青混凝土面层的复合结构中，该涂料作为粘结防水层使用，能够有效消除层间滑移与窜水隐患，保障铺装层整体性。在旧桥面改造工程中，涂料可用于新旧混凝土界面或混凝土与沥青界面之间的粘结处理，提升改造后铺装结构的整体性能，旧界面应进行喷砂处理去除老化层。在钢桥面铺装工程中，涂料与环氧富锌底漆配合使用，形成防腐防水复合体系，底漆厚度不小于60微米，确保钢桥面长效耐久。在重交通荷载桥梁工程中，选用改进型产品可获得更高的粘结强度与剪切强度指标，粘结强度可达1.0兆帕以上。在寒冷地区桥梁工程中，需关注涂料的低温弯折性能，确保在极端低温条件下仍能保持柔韧性，低温柔性应达到-25℃无裂纹。对于大跨度桥梁结构，需评估涂料的延伸性能与结构变形适应能力，延伸率应不低于500%。

6. 质量控制与验收标准

FYT改进型桥面防水涂料施工过程中需进行严格的质量控制。每批次涂料进场时需进行性能复检，重点检测固含量、粘结强度、延伸率、耐热性等关键指标，各项指标应符合设计及规范要求。喷涂施工过程中需实时监测湿膜厚度，采用湿膜测厚仪每100平方米检测不少于3点，确保每遍涂布厚度符合设计要求。涂膜表干后需进行外观检查，涂膜应均匀连续，无气泡、流挂、漏涂现象，色泽均匀一致。工程验收时需进行粘结强度现场检测，采用拉拔仪在涂膜表面进行拉拔测试，测试点应均匀分布，每2000平方米不少于5点，粘结强度值应符合设计及规范要求，一般不应低于0.6兆帕。对于重要工程，还需进行剪切强度测试，验证涂膜在层间剪切作用下的承载能力，剪切强度不应低于0.4兆帕。桥面防水层验收合格后方可进行沥青混凝土面层摊铺，确保防水粘结层功能得到有效发挥。淋水试验是检验防水效果的重要手段，可在涂膜实干后采用连续淋水方式观察有无渗漏现象，淋水时间不少于2小时。

7. 产品优势与工程价值

FYT改进型桥面防水涂料相比传统桥面防水材料具有显著优势。复合改性技术使涂膜粘结强度与延伸性能同步提升，层间结合更为牢固可靠，粘结强度随服役时间延长不衰减。优异的粘结强度与剪切强度确保桥梁铺装层在重交通荷载下不推移、不拥包，延长桥面铺装使用寿命2至3倍。良好的柔韧性与延伸性能适应桥梁结构变形，有效抑制反射裂缝产生，裂缝处应力集中系数降低60%以上。耐热性能突出，完全满足沥青混凝土热拌摊铺的严苛工况要求，确保热施工过程中防水层性能不衰减，160℃高温下涂膜无变化。施工便捷高效，喷涂作业速度快，适合大面积桥面施工，单机日作业量可达2000平方米以上。产品储存稳定性好，保质期长，便于工程备料与现场管理。

8. 包装储存与运输要求

FYT改进型桥面防水涂料采用塑料桶密封包装，规格有20公斤、50公斤及200公斤装。产品应储存于阴凉通风处，避免阳光直射与高温环境，储存温度宜保持在5℃至35℃之间，冬季需采取防冻措施，防止乳液破乳失效。产品保质期为6个月，超过保质期需经检验合格后方可使用。运输过程中应轻装轻卸，防止包装破损，严禁与酸、碱、油类及有机溶剂混运，雨雪天气运输应采取防雨措施。

乳山防水材料招商网为合作伙伴提供从产品选型、施工方案设计到现场技术指导的全方位支持。技术咨询请联系曾工 13872610928（微信同号），获取详细产品资料与施工方案支持。关注抖音/快手平台 防水那点事、防水材料问曾工，获取更多桥面防水专业知识与工程案例分享。
