VIP会员
道桥用FYT-I改进型桥面防水涂料
产品介绍
道桥用FYT-I改进型桥面防水涂料是以优质石油沥青为基料，采用高分子聚合物改性技术制备而成的单组分水性防水材料。产品通过添加丁苯橡胶乳液与特种增粘树脂，使涂膜具有优异的粘结强度、高弹性及耐高温性能。涂料以水为分散介质，挥发性有机化合物含量极低，施工过程无刺激性气味。固含量≥55%，粘结强度≥0.6兆帕，剪切强度≥0.4兆帕，延伸率≥400%，耐热性150℃不流淌，低温柔性-15℃无裂纹，不透水性0.3兆帕压力下保持30分钟无渗漏。该产品专为水泥混凝土道桥、城市高架及旧路面加铺工程的防水粘结层设计，尤其能够满足沥青混凝土热拌摊铺的严苛工况要求。
产品特点
-
高粘结力：与水泥混凝土基层粘结强度≥0.6兆帕，与沥青面层剪切强度≥0.4兆帕，有效防止层间滑移。
-
耐热性好：150℃高温不流淌，满足沥青混凝土热拌摊铺需求。
-
弹性优异：断裂延伸率≥400%，能适应道桥温度变化和荷载变形。
-
水性环保：以水为分散介质，VOC含量极低，施工无刺激性气味。
-
施工便捷：可喷涂、刷涂或辊涂，单机日作业量大，干燥速度快。
施工工艺

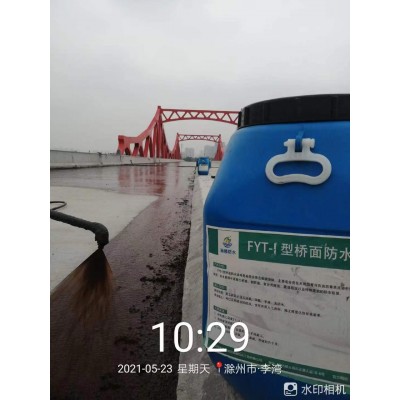

首先进行基面处理：水泥混凝土道桥面必须坚实平整，无浮浆、油污、松散颗粒，采用抛丸或铣刨去除表面浮浆层，形成均匀粗糙的基面，确保含水率≤8%。钢桥面需喷砂除锈至Sa2.5级，粗糙度控制在40～80微米。然后进行涂布作业：采用专业喷涂设备，压力调节至0.5～0.8兆帕，单遍喷涂厚度控制在0.3～0.5毫米，喷涂方向横向与纵向交替进行，确保涂膜均匀覆盖。通常需要喷涂2～3遍，每遍间隔2～4小时（待前一遍表干后再进行下一遍）。最后摊铺沥青：涂膜实干后48小时内必须完成沥青混凝土摊铺，避免长期暴露污染。节点部位（伸缩缝、防撞墙根部、泄水孔）应先涂刷附加层并加贴玻纤布，增强层宽度不小于500毫米。当施工温度低于10℃时，应采取加热措施以保证成膜质量。
应用场景
道桥用FYT-I改进型桥面防水涂料适用于新建水泥混凝土道桥与沥青面层复合结构，能够有效消除层间滑移与窜水隐患，保障铺装层整体性。在旧桥面改造工程中，可用于旧混凝土界面与沥青面层之间的粘结处理，提升改造后铺装结构的耐久性能。此外，还可用于城市高架桥、立交桥、水泥路面加铺等工程，以及屋面非上人部位或作为卷材防水层的配套材料。
常见问题
Q1：道桥用FYT-I改进型桥面防水涂料能否在潮湿基面施工？
A：基面允许潮湿但不得有明水。过于潮湿会影响粘结强度，建议施工前将基面润湿但无积水，并确保含水率≤8%。
Q2：涂膜出现气泡或开裂是什么原因？
A：通常由于一次涂布过厚、基层含水率过高或施工环境温度过低导致。应控制每遍厚度≤0.5毫米，保证基层干燥，施工温度不低于5℃。轻微气泡可修补，严重时需铲除重做。
Q3：该产品与普通水性沥青涂料有何区别？
A：本产品通过特种增粘树脂和橡胶乳液双重改性，粘结强度和耐热性均优于普通产品，特别适合道桥高温摊铺工况。
Q4：产品保质期多长？如何判断是否失效？
A：保质期6个月。若出现分层、沉淀无法搅拌均匀或结块，应停止使用。
温馨提示
-
开桶后若发现轻微分层，搅拌均匀即可使用，不影响性能。
-
喷涂设备使用后应立即用清水清洗，防止涂料干固堵塞。
-
冬季施工时，涂料应储存在5℃以上环境，若冻结需缓慢解冻，严禁明火加热。
-
施工前请确认基面含水率，可用塑料薄膜覆盖法简易检测：覆盖1平方米薄膜，2小时后无水珠即为合格。
-
大面积施工前，建议先做约10㎡的样板段，验证粘结效果。
注意事项
-
施工环境温度宜5℃～35℃，雨雪或4级以上大风天气停止作业。
-
基层必须坚实平整，无浮灰、油污及松散颗粒，含水率≤8%。
-
涂布时每遍厚度≤0.5毫米，两遍方向垂直，间隔2～4小时（表干后）。
-
作为桥面防水层时，涂膜实干后48小时内进行沥青混凝土摊铺；作为屋面防水层时，实干后应及时做保护层。
-
未用完涂料密封保存，防止水分挥发；施工人员佩戴防护手套、护目镜，如溅入眼睛立即用清水冲洗。
-
产品储存避免阳光直射，冬季防冻。
包装、储存与运输
道桥用FYT-I改进型桥面防水涂料采用塑料桶密封包装，规格有50kg和1000kg。应储存在阴凉通风的库房内，避免阳光直射与高温环境，温度宜保持在5℃～35℃，冬季注意防冻。产品保质期为6个月，超期需复检合格后方可使用。运输过程中要轻装轻卸，防止包装破损，严禁与酸、碱、油类及有机溶剂混运，雨雪天气应采取防雨措施。本产品不燃不爆，可按普通货物运输。
联系方式
获取道桥用FYT-I改进型桥面防水涂料详细资料或预约现场技术指导，欢迎致电曾工 13581494009 / 13872610928（微信同号）。抖音/快手平台搜索 防水那点事、防水材料问曾工，查看本产品施工实拍与经典案例解析，我们将为您提供一对一技术答疑服务。
