阻燃型PVC聚氯乙烯防水卷材

产品简介

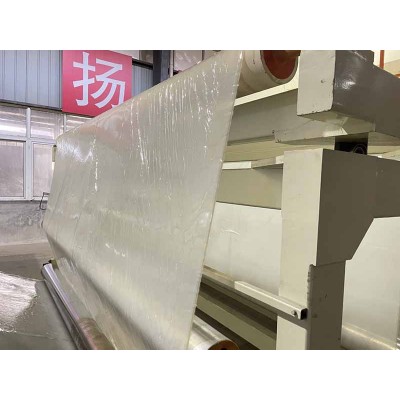

阻燃型PVC聚氯乙烯防水卷材以聚氯乙烯树脂为基料，加入增塑剂、稳定剂及高效阻燃剂，经挤出压延工艺制成。卷材表面为光滑或带织物增强层，燃烧性能达到B1级（难燃），离火自熄。与普通PVC聚氯乙烯防水卷材相比，本产品阻燃性能显著提升，同时保持优异的耐候性、耐化学腐蚀性和柔韧性，特别适用于对防火等级有要求的屋面、地下工程及化工区域。平顶山防水材料招商网（湖北宜昌） 供应的该卷材厚度1.2mm～2.0mm，宽度2.05m，长度20m，可定制。

性能指标
拉伸强度（纵向/横向）≥10MPa，断裂伸长率≥200%。低温弯折性-25℃无裂纹，热处理尺寸变化率≤2%。抗冲击性能（0.5kg·m）无穿孔，不透水性0.3MPa×120min合格。阻燃性能：氧指数≥30%，水平燃烧FH-1级，垂直燃烧V-0级。人工气候老化10000h后拉伸强度保留率≥80%。产品符合GB 12952-2011标准。

适用范围
适用于对防火要求严格的工业厂房、化工厂房、粮库、弹药库、机场候机楼等屋面防水工程。也可用于地下管廊、地铁车站的顶板防水（需加保护层）。与SBS改性沥青防水卷材相比，本品冷焊接施工，无明火作业，更安全。不适用于长期浸水或温度高于70℃的环境。

施工工艺
基层须平整、干燥、无浮灰，涂刷专用聚氯乙烯胶粘剂或采用热风焊接法。热风焊接时，将相邻卷材边缘重叠50～60mm，用自动焊接机以热风加热下层卷材表面及上层卷材底面，同时施加压力使两片熔合。焊接温度约500℃～550℃，速度1.5～2.5m/min。搭接宽度不小于80mm。大面铺贴后，阴阳角、管根处应做附加层。施工温度5℃～35℃，雨天禁止作业。焊接完成后用钩针检查焊缝是否牢固。卷材收头处用压条固定并密封胶封口。

常见问题
问：阻燃型PVC卷材与普通PVC卷材在外观上如何区分？
答：阻燃型卷材通常在生产时加入阻燃剂，颜色可能略偏灰白，但最可靠的区分方法是查验出厂检测报告中的氧指数指标。本产品氧指数≥30%。
问：焊接时出现虚焊或开缝怎么办？
答：虚焊多因焊接温度过低或速度过快，可用热风枪补焊。开缝处须切开重新焊接，并加贴宽100mm的覆盖层。焊接前应清洁焊缝区域的灰尘和油污。
问：能否用于外露屋面？
答：可以。本产品添加了抗紫外线助剂，可直接外露使用，使用寿命可达10年以上。浅色表面（白色或浅灰色）可反射阳光，降低屋面温度。

包装、储存与运输
卷材采用纸芯卷取，外覆PE热缩膜，每卷独立包装，印有产品型号、批号及阻燃等级标识。储存于阴凉、通风、干燥的库房内，温度不超过40℃，立放单层，严禁横放或重压。运输时防日晒雨淋，装卸禁止抛摔。保质期12个月。开封后未用完的卷材应包好隔离膜，防止粘尘。湖北宜昌生产，可提供分卷服务。

注意事项

• 焊接前应进行试焊，调整至最佳温度和速度。焊接设备应定期清理喷嘴。

• 卷材铺贴后避免长期暴晒，若露天存放超过48小时，需覆盖遮阳网。

• 施工时避免卷材与有机溶剂（如二甲苯、汽油）接触，以免表面溶胀。

• 废弃卷材边角料应回收处理，不可焚烧。本产品不可与沥青类卷材直接接触。

温馨提示

1. 施工前检查卷材有无破损，破损处需裁剪掉。若需在卷材上行走，应铺设临时走道板。

2. 热风焊接时注意风向，避免烫伤。操作人员应佩戴耐热手套及护目镜。

3. 阴阳角部位应先裁剪卷材做成圆弧形，确保焊接密实。排水口、伸出管道处应做特制配件。

4. 储存时远离热源及明火，防止阻燃剂受潮失效。保质期内使用。

联系方式
如需免费样品或焊接工艺指导，请联系 曾工 13872610928 / 13581494009，抖音搜索 防水那点事 / 防水材料问曾工，快手关注 防水材料问曾工 / 防水那点事。我们提供现场焊接演示及拉拔试验，不承诺绝对不渗漏，但提供合理的质保期技术支持。平顶山防水材料招商网（湖北宜昌）出品，全国配送。
