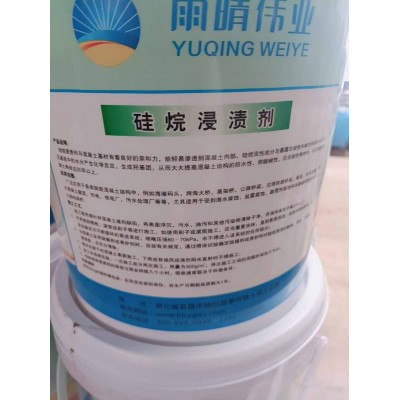

硅烷浸渍剂 桥梁混凝土防腐施工

产品介绍
硅烷浸渍剂是以异丁基三乙氧基硅烷为主要成分的液体渗透型防护材料，外观为无色透明液体。喷涂于混凝土表面后，硅烷分子通过毛细作用渗透至表层下3~8mm，与水泥水化产物反应形成憎水网络，使混凝土获得整体防水抗氯离子侵蚀能力。郴州防水材料招商网（生产厂址：湖北宜昌）供应的该产品不封堵毛细孔，保持混凝土透气性，避免冻融剥离。

适用范围
适用于海港码头、跨海大桥、盐碱地桥梁墩柱、除冰盐作用的路面及防撞墙、污水处理厂混凝土结构等需要抗盐害、抗冻融的工程。也可用于清水混凝土保护，不改变原有外观。不适用于已经发生严重碳化或疏松剥落的混凝土，亦不可用于金属或木材表面。

产品特点
① 渗透深度大：在C40以上混凝土中可达4~6mm，形成永久憎水层。② 耐氯离子性能优异：氯离子吸收降低率≥90%。③ 透气不透水：防止水分侵入的同时允许内部水汽逸出，减少涂层起泡风险。④ 耐紫外线老化：户外暴露10年无明显性能衰减。⑤ 可与混凝土保护剂、DPS永凝液复合使用，增强表面硬度。

施工方法

1. 基面处理：清除浮灰、油污、脱模剂，打磨去除表面浮浆。裂缝及蜂窝应先修补。基面应干燥（含水率≤6%）且温度在5℃~35℃之间。

2. 试喷：选择1㎡区域试喷，观察吸收情况。若液滴在30秒内被吸收，表明基面合格；若成珠滚落，需延长干燥时间或采用低压多遍喷涂。

3. 喷涂作业：使用低压喷雾枪或刷涂，连续喷涂至表面饱和溢流。每平方米用量约300~400g。间隔2小时后喷涂第二遍，方向垂直。

4. 养护：喷涂后24小时内避免雨淋或水冲刷。48小时后可进行抗渗检测。

5. 安全收工：施工区域应通风，操作人员佩戴防毒面具及耐溶剂手套。

参考用量
普通平整混凝土用量约300~350g/m²（两遍总计）。表面粗糙或孔隙率高的老混凝土用量增加至450g/m²。每桶净重20kg，可施工约50~65㎡。建议现场试喷确定准确用量。

常见问题
问：硅烷浸渍后表面出现白色结晶是什么原因？
答：通常因施工时基面潮湿或喷涂后遇雨，硅烷与水反应生成硅醇缩合产物。轻微白斑不影响防水性能，严重时应打磨后重新喷涂。
问：与水性渗透型无机防水剂（如M1500）有何区别？
答：硅烷为有机硅憎水剂，防水机理为表面低能化，不填孔；M1500为硅酸盐系，通过生成晶体填孔。两者可复合：先做M1500增强密实度，再喷涂硅烷提高憎水性。
问：施工后多久可以承受冻融循环？
答：喷涂后养护7天，硅烷完全反应形成牢固憎水层，即可承受冻融。建议在施工后第3天做泼水试验，水珠滚落不浸润即为合格。

注意事项
本品易燃，施工及存放场所严禁烟火，配备灭火器材。环境温度低于5℃或高于40℃不宜作业。雨天、强风（4级以上）及基面结冰时禁止施工。溅入眼睛用清水冲洗15分钟并就医。废弃桶及剩余料按危废处理，不得倾倒于土壤或水体。开盖后未用完的料应密封保存，保质期6个月（原装密封）。

厂家服务支持
郴州防水材料招商网提供以下服务：① 免费提供硅烷浸渍深度检测方法（染料指示剂法）及现场培训；② 针对大型桥梁项目，可派技术员指导首段施工；③ 长期合作客户享受季度价格保护及优先排产。同时供应硅烷浸渍剂、混凝土保护剂、抗渗微晶防水剂等配套材料，满足耐久性设计需求。

温馨提示
硅烷浸渍对混凝土龄期有要求：新浇混凝土至少养护14天后再施工。旧混凝土需打磨去除表面碳化层。建议施工前做样板，养护7天后切割检查渗透深度。本产品不可稀释，严禁加水或溶剂。施工后24小时内若遇雨，需重新喷涂受损区域。

联系方式
如需硅烷浸渍施工方案或氯离子渗透检测报告，请联系 曾工 13872610928 / 13581494009，抖音关注“防水那点事”，快手搜索“防水材料问曾工”，获取桥梁混凝土防腐工程现场实操视频及渗透深度判定技巧。
