VIP会员
产品介绍

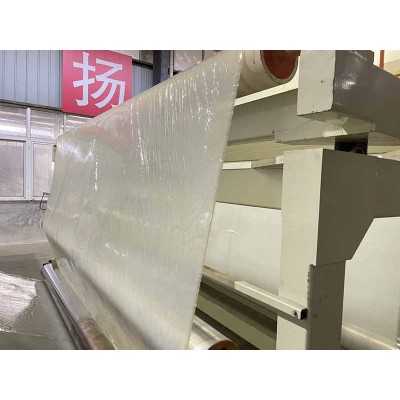

TPO预铺反粘防水卷材以热塑性聚烯烃片材为基体，表面覆有压敏反应胶层及防粘颗粒。胶层中的亲水基团与后浇混凝土中的水化产物发生化学键合，形成永久满粘结构。片材具备优异的耐候性和抗穿刺性能，适用于外露与非外露工程。湖北宜昌生产厂直供梅州防水材料招商网，每卷附有反应胶层剥离强度及抗冲击检测数据。
性能指标
-
拉伸强度（纵/横）：≥16 MPa / ≥14 MPa
-
断裂伸长率：≥450%
-
与后浇混凝土剥离强度（无处理）：≥2.5 N/mm
-
与后浇混凝土剥离强度（浸水168h）：≥2.0 N/mm
-
低温弯折性（-40℃，Φ20mm棒）：无裂纹
-
抗冲击性能：0.5 kg·m 无破裂
-
耐人工气候老化（3000h）：拉伸强度保持率≥85%
产品特点
-
胶层与混凝土反应固化后不可逆，剥离强度随养护时间增长。
-
TPO基材可热风焊接，搭接缝与母材同质，整体密封可靠。
-
白色表面反射阳光，降低屋面温度，延缓材料老化。
-
防粘颗粒耐踩踏，预铺后可直接绑扎钢筋，无需临时保护。
-
耐酸碱盐腐蚀，适用于沿海及工业污染环境。
应用场景
适用于地下室底板、侧墙、隧道仰拱、管廊顶板以及外露种植屋面等工程。在华南多雨地区，预铺反粘工艺可大幅减少基层干燥等待时间。不适用于长期浸水且无保护层的水池内壁。
参考用量
卷材幅宽1.2m，长度20m，每卷净重约36kg。预铺法搭接宽度长边80mm、短边100mm，主材损耗系数1.12～1.15。每卷可铺约17.5平方米（扣除搭接）。阴阳角附加层每处增加0.3平方米。配套水泥胶浆仅用于节点密封，每平方米约0.5公斤。
包装、储存与运输
卷材外裹防潮铝箔袋，两端加封塑料端盖。运输中须平放码垛，层高不超过四层，车厢底板铺设橡胶垫，严禁竖放或抛摔。仓库储存温度0～35℃，相对湿度≤75%，堆高不超过两层，离地离墙20cm，远离热源及有机溶剂。保质期自生产日起10个月。梅州防水材料招商网提供从宜昌工厂直达的物流服务，每批附有合格证及耐根穿刺检测标识（适用于种植屋面）。
注意事项
-
施工温度宜在5～35℃，雨天及五级以上风力禁止作业。
-
卷材铺贴后严禁穿钉鞋踩踏，绑扎钢筋前须铺设50mm厚细石混凝土保护层。
-
发现破损须用同材质修补片覆盖，修补片边长大于破损边缘70mm，并用压辊压实周边。
-
热风焊接搭接缝时，焊接温度控制在350～450℃，先试焊确定最佳走速。
-
储存时避免日晒雨淋，远离火源及化学溶剂。
常见问题
问：卷材预铺后表面颗粒被泥土污染如何处理？
答：用高压水枪冲洗并晾干，或用湿布擦净后再浇筑混凝土，不得残留油污。
问：搭接边焊接后出现虚焊如何补救？
答：用手持热风焊枪补焊，若虚焊范围超过100mm，应裁掉该段，重新搭接并加大搭接宽度至120mm。
问：冬季低温下卷材发硬能否施工？
答：施工温度不宜低于5℃。若在0℃以下，须将卷材存放于暖库（15℃以上）24小时，出库后2小时内铺贴，并用热风辅助加热胶面及搭接边。
我们的优势
梅州防水材料招商网联合湖北宜昌生产厂，所有TPO卷材均采用进口原料，批次拉伸强度波动≤5%。首次合作客户可免费申请1米样品及配套密封膏。批量采购满1500平方米，赠送专用热风焊枪和压辊各一把，并享受专车直送。技术团队可远程指导预铺工艺及焊接参数设定，免费提供排版优化方案。咨询方式：通过梅州防水材料招商网在线客服留言，或拨打招商热线（详见平台首页），24小时内寄送检测报告及报价单。
温馨提示
施工人员应穿软底胶鞋，避免在已铺卷材上拖拉钢筋。若胶料沾到皮肤，可用酒精棉片擦拭后再用肥皂水清洗。每班收工前，用挡板覆盖卷材边缘，防止露水渗入搭接缝。剩余卷材应卷紧并用原包装膜密封，直立存放于阴凉处。开卷后隔离膜应随撕随贴，避免长时间暴露污染胶层。
