VIP会员
沅江雨晴防水材料招商网（生产厂址位于湖北宜昌）推出的APP改性沥青防水卷材，是以无规聚丙烯作为改性剂，对优质石油沥青进行共混改性，并以聚酯胎基或玻纤胎基为增强层，经挤压涂布工艺制成。该卷材表面覆以细砂、矿物粒料或聚乙烯膜作为隔离保护层。APP改性赋予沥青更高的软化点和更强的耐热老化能力，使卷材在高温环境下保持稳定的物理性能，尤其适合炎热地区和高温工业建筑屋面防水工程。
产品特点与结构优势
该卷材的耐热性能优异，在130℃高温下无流淌、无滑动，长期暴露于阳光直射环境下不易老化脆裂。其低温柔性可达-10℃至-15℃，在我国大部分气候区域均能保持良好柔韧性。卷材拉伸强度高，聚酯胎基产品纵向拉伸强度可达800牛顿每50毫米以上，伸长率保持在25%至40%，能够适应基层一定程度的变形。厚度规格涵盖2毫米、3毫米、4毫米，满足不同防水等级的设计要求。表面矿物粒料层兼具反射部分太阳辐射和增强抗穿刺能力的作用，适用于外露式单层屋面系统。
关键技术参数
依据相关标准检测，APP卷材的不透水性在0.3兆帕水压下维持120分钟无渗漏。尺寸稳定性优异，加热后收缩率小于1.0%，可有效避免因温度变化导致的卷材起皱或拉裂。抗穿孔性能良好，能抵抗施工过程中轻微的冲击荷载。接缝剥离强度在标准试验条件下不低于1.5牛顿每毫米，确保搭接边牢固可靠。产品燃烧性能等级达到相应规范要求，可满足消防安全基本规定。
包装、储存与运输

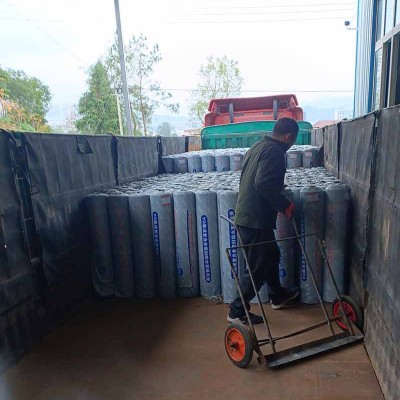

卷材采用塑料薄膜封装，两端加装硬质护角，防止搬运过程中的磕碰损伤。每卷产品外壁贴有合格证，注明品种、规格、批号和生产日期。卷材应竖立放置于阴凉、通风、干燥的库房内，堆放高度不超过五层，避免重压导致变形粘连。储存环境温度不宜高于45℃，远离火源和化学溶剂。运输过程中须用篷布覆盖，防止日晒雨淋，装卸时轻吊轻放，严禁抛掷滚翻。在符合储存条件下，保质期为12个月。超过期限的产品需经复检合格后方可使用。
参考用量与施工损耗
标准幅宽1米的卷材，每卷理论面积为10平方米。实际铺贴中，搭接宽度横向不小于100毫米、纵向不小于150毫米，扣除搭接损耗后有效覆盖面积约为8.0至8.5平方米每卷。细部节点（如天沟、檐口、管根）需附加增强层，额外增补卷材用量约为总面积的15%至20%。坡屋面施工因裁剪和压铺损耗略增，可按实测尺寸的1.2倍备料。
常见误区与澄清
有观点认为APP卷材与SBS卷材可以互换使用，但两者改性机理不同：APP通过提高软化点增强耐热性，适合高温环境；SBS通过提升低温柔性适用于寒冷地区，选材时应根据工程所在地气候条件确定，不可盲目替代。另有施工人员误以为热熔施工时火焰温度越高粘结越牢固，实际上过度加热会烧穿胎基或使沥青老化脆化，应保持喷枪均匀移动，以沥青熔融呈亮黑色为度。还有人认为卷材铺设越紧贴基层越好，但在大面铺贴时应预留适当松弛度，以吸收基层热胀冷缩变形应力。
温馨提示与操作细节
热熔施工前应对基层进行充分清理和干燥处理，涂刷配套基层处理剂可增强粘结效果。火焰加热器的喷嘴与卷材表面距离应保持在300至500毫米，加热至沥青胶料熔融后立即向前滚铺，并用压辊压实排除空气。搭接缝处应重点加热，使沥青从边缘微微挤出，形成连续封闭的密封带。雨天、雪天及五级以上大风天气不得施工，施工环境温度低于0℃时应对卷材进行预加热处理。施工后24小时内应避免人员踩踏和重物堆放，确保卷材与基层充分冷却定型。
常见问题与应对
问：卷材铺贴后表面出现鼓泡，如何处理？
答：鼓泡通常因基层潮湿或加热不均匀导致。直径小于50毫米的鼓泡可穿刺排气后压实密封；直径较大或密集鼓泡应切除后重新铺贴附加层。
问：搭接缝出现张口或翘边，怎样补救？
答：可采用热风焊枪对张口处进行加热软化，随即用压辊滚压使其重新粘合。严重张口时应将翘边部分裁除，加铺宽度不小于200毫米的盖缝条。
问：卷材施工后能否立即进行保护层施工？
答：应待卷材完全冷却定型、搭接缝粘结牢固后再进行。通常需间隔24小时以上，避免过早覆盖影响卷材与基层的贴合效果。
问：产品在高温季节运输中发生粘连，是否影响使用？
答：若包装完好仅轻微粘连，分离后无撕裂破损，不影响铺贴性能。若粘连严重导致卷材撕裂或胎基外露，则不宜使用，需联系厂家处理。
合作与咨询服务
沅江雨晴宜昌生产基地可为客户提供样品测试和施工技术交底服务，支持工程现场质量巡检。常规规格卷材备有充足库存，可满足紧急供货需求。物流方面依托宜昌水陆交通优势，可灵活安排公路或铁路发运。经销商合作享有区域备案保护机制，并可获得产品宣传资料和施工技术手册支持。如有特殊幅宽或厚度需求，可提前沟通商议定制方案，厂家将配合完成技术参数确认和生产排期。
