FYT-II改进型道桥用防水涂料

桥面防水层在服役期间需承受车辆冲击、温度骤变及冻融循环的多重考验。FYT-II改进型道桥用防水涂料以优质聚合物改性沥青为连续相，通过特殊乳化工艺制成水性悬浮体系，涂覆后水分挥发，形成高弹性、高粘结力的致密膜层。该产品在保留原FYT系列优良抗裂性能的基础上，优化了耐热性和低温柔性，能够适应桥面板在荷载作用下的挠曲变形，同时有效阻隔水分和氯离子向混凝土内部渗透，延缓钢筋锈蚀。其单组分包装，施工时无需现场调配，可采用喷涂或辊涂方式作业，干燥成膜速度快，有利于缩短桥面封闭时间。

在桥面防水体系中，水乳型改性沥青防水涂料以水性配方为主，环保且对基层含水率适应性强，适合大面积机械化施工。高聚物改性沥青防水涂料通过添加橡胶或树脂组分，提升涂膜的拉伸强度和回弹性。HUT-1防水涂料专为水泥混凝土桥面设计，其粘结强度受基层潮湿程度影响较小。SBS改性沥青基层处理剂通常作为底涂使用，能有效封闭基面孔隙并增强层间附着力。PB聚合物改性沥青防水涂料具有优异的延伸率和抗疲劳性能，与沥青混凝土面层相容性好。AMP-100反应型桥面防水涂料则通过化学反应与基面形成化学键合，粘结强度更高。高渗透环氧沥青防水粘结层依靠环氧树脂的强渗透性，能渗入混凝土微裂缝并固化加固。纤维增强型道桥防水涂料在配方中加入短切纤维，显著提升涂膜抗开裂能力。溶剂型橡胶沥青防水涂料干燥迅速，适合低温或急需开放交通的抢修工程。GS溶剂反应型防水粘结剂兼具防水和粘结双重功能，用于桥面铺装层间过渡。水性环氧沥青防水涂料结合环氧树脂的高强度与沥青的柔韧性，适用于重载交通桥面。水性沥青基防水涂料以沥青为主要成膜物，成本经济，适用于非外露或一般要求的桥面防护。

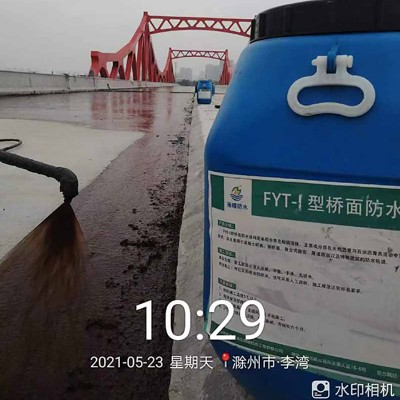

施工工艺必须严格遵循规范。基面处理是决定防水层质量的首要环节，应采用抛丸或高压水射流清除浮浆、油污和松动颗粒，使混凝土表面达到清洁、坚实且粗糙度均匀的状态。裂缝和蜂窝等缺陷需预先用修补砂浆填平。涂布前先喷涂一道SBS改性沥青基层处理剂，待其干燥不粘手后，再进行大面涂料施工。FYT-II涂料可采用无气喷涂机喷涂，喷枪与基面保持垂直，匀速移动，搭接宽度不小于五十毫米。通常需涂布两至三道，每道实干后方可涂布下一道，总干膜厚度应达到设计值。对桥面排水口、伸缩缝边缘、护栏根部等节点，应加涂一道附加层并铺设增强玻纤网。施工环境温度宜在十至三十五度之间，雨天或桥面潮湿时不得作业。

关键技术参数是衡量产品质量的标尺。FYT-II涂料的固含量不低于百分之五十，干燥时间在标准条件下表干小于四小时，实干不超过二十四小时。其与混凝土基面的粘结强度在常温下大于零点六兆帕，经高温浸水处理后保持率仍大于百分之八十。耐热度可达到一百六十摄氏度，满足沥青混合料热摊铺时的高温冲击要求。低温柔性在零下二十摄氏度弯折无裂纹。不透水性在零点三兆帕压力下保持三十分钟以上。高渗透环氧沥青粘结层的渗透深度可达三至五毫米，固化后的抗压强度较高。纤维增强型涂料的断裂延伸率通常超过百分之二百，能够桥接基层细微裂缝。

注意事项直接关乎工程成败。涂料到场后应查验生产日期和包装完整性，存放在通风阴凉处，避免暴晒和霜冻。喷涂设备使用后须立即清洗，防止残留涂料固化堵塞管路。涂布过程中应严格控制每道湿膜厚度，避免一次涂布过厚导致表面结皮而内部不干。若遇大风扬尘天气，应停止露天喷涂作业，以免杂质混入涂层影响质量。涂层完全固化前严禁行人踩踏或车辆碾压。若需在旧桥面改造中应用，必须彻底清除原有破损防水层，并重新进行基面处理。

产品特点值得关注。FYT-II改进型产品的粘结力与抗剪切强度均衡，与沥青面层结合良好，能有效防止推移和拥包。水性配方使其在施工过程中挥发性有机化合物排放低，对周边环境影响小。其抗氯离子渗透性能优越，适合沿海或使用除冰盐的桥梁。配合高渗透环氧粘结层使用，能进一步提升防水体系与混凝土基层的相容性和耐久性。

合作优势方面，沧县雨晴防水材料招商网依托湖北宜昌生产基地，具备FYT-II、PB、AMP-100、水性环氧等全系列桥面涂料的生产和供应能力。我们可协助施工单位编制桥面防水专项施工方案，并提供现场技术指导，包括基面验收标准、喷涂参数调试和涂层厚度检测方法。对于大型桥梁项目，可配合进行材料进场复验和现场拉拔试验，确保工程质量可追溯。发货前对每批次产品进行留样检测，确保质量稳定。如需针对特定桥型或气候条件选择最适配的涂料类型，可联系技术团队获取具体建议。温馨提示：施工前请仔细阅读产品说明书，并根据桥面实际状况进行局部试涂，确认附着力与干燥速度无误后，再展开大面积施工。做好成品保护是最后一道关键工序，应在涂层完全固化后及时铺装沥青面层，避免暴露时间过长导致污染或老化。
